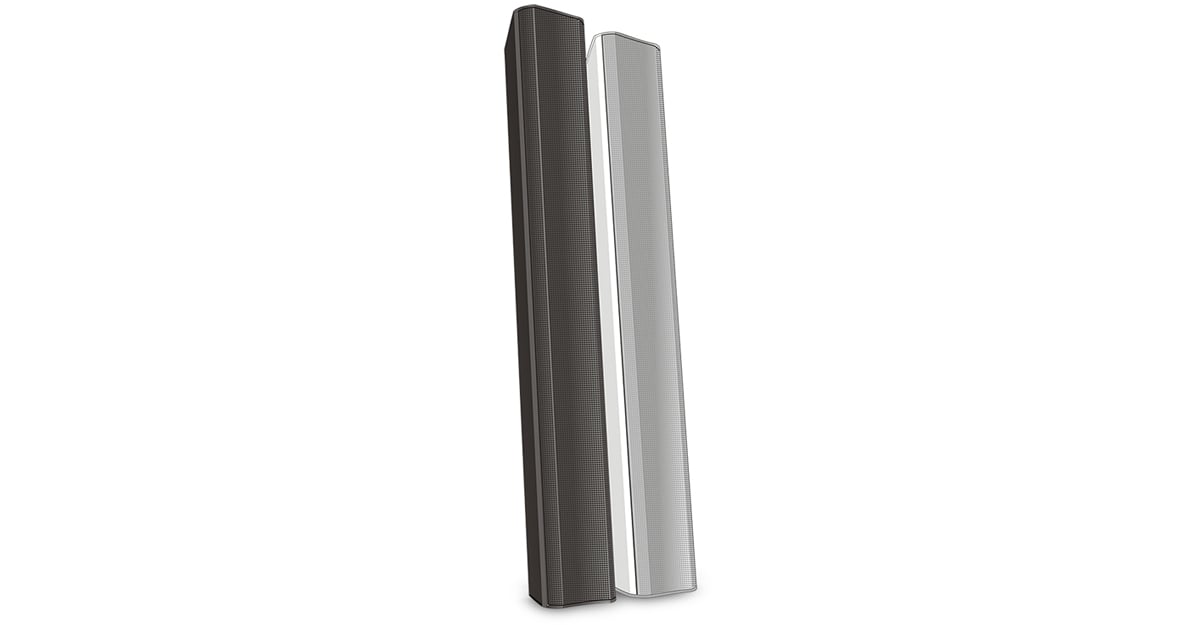

AD-S162T

Altavoz de columna de montaje en superficie

El AD-S162T de la nueva serie AcousticDesign™ es un altavoz de columna de montaje en superficie con 16 transductores. Este sistema de rango completo y alta gama tiene capacidad de carga de sistemas de 70 V/100 V o bypass de 8 ohms, haciéndolo ideal para una amplia variedad de aplicaciones de primer o segundo plano con entornos de acústica compleja. Equipado con un sistema de montaje único de giro e inclinación, el altavoz de montaje en superficie de columna ofrece numerosos lugares de posicionamiento, permitiendo que el altavoz se mantenga cerca del muro al tiempo que alcanza una inclinación hacia abajo de 20°.

Microsoft Teams认证

Características

  • Diseño industrial deliberadamente discreto.
  • Disponible en blanco (RAL 9010) o negro (RAL 9011).
  • Gabinete y rejilla que se pueden pintar.
  • Información completa acerca de EASE, CLF, CAD & BIM.
  • Construcción en aluminio robusto.
  • Inhibidores de rayos UV en todos los modelos blancos.
  • Cumple con la normativa IP-54 para resistencia al polvo y salpicaduras
  • Rejillas con recubrimiento electrostático y conos con tratamiento contra la intemperie.
  • Estribo de giro e inclinación cercano a pared incluido.
  • Transformadores de baja saturación de 70 V/100 V.
  • Bypass de 8 ohms de baja impedancia.
  • Conector Euroblock con loop-through.
  • Cubierta de panel de entrada sellada – mantiene la humedad alejada del cableado.

详细参数

AD-S162T

换能器

（x16）2.75英寸（69.8毫米）耐候型纸盆低音单元

有效频段1, 2, 3, 8

90 Hz – 17 kHz

额定噪声功率/电压6

200 瓦特/40 伏(rms)

灵敏度[dB]

额定@1W，距离1米2, 3, 4, 8 : 89（窄） 88（宽）
EN54-24 @1W, 4米9 : 待定

覆盖范围(‐6 dB) [°]
水平 x 垂直9

 额定2, 5, 8 ：160 x 15（窄）/ 30（宽）
500Hz：180 x 52 / 52，1kHz：180 x 26 / 28
2kHz: 160 x 18 / 28，4kHz: 180 x 13 / 30

声明的声压级值，1/3
倍频程CPB，1W，距离4米，
EN54-24应用均衡 [Hz : dB] 9

 500：待定； 630：待定； 800：待定； 1000：待定
1250：待定； 1600：待定； 2000：待定； 2500：待定
3150：待定； 4000：待定

指向性因数2、5、8

 待定

指向性指数[dB] 2、5、8

11（窄） 13（宽）

最大峰值声压级[dB]

额定值，距离1米（连续/峰值） 7 : 112 / 118（窄带）
111 / 117（宽）

EN54-24，距离4（低阻抗/抽头最高电压） 9 : 待定 / 待定

推荐的功放

250 W

变压器抽头/阻抗

旁路：8Ω
15W (70V)； 30W (100V) 抽头：333Ω
30W (70V)； 60W (100V) 抽头：167Ω
60W (70V)； 120W (100V) 抽头：83Ω
120W (70V)；不适用 (100V)抽头：42Ω

输入连接器类型

欧式接线端子，带有并行输出端子

机箱材料

粉末喷涂铝合金

网罩材质

粉末喷涂铝合金

防护等级

IP-54

工作环境

针对室内或户外使用设计

工作温度范围

-4到122° F（-20到50° C）

净重

26磅（11.8千克）

产品尺寸（高 x 宽 x 深）

45.8 x 5.2 x 5英寸
（1162 x 131 x 126毫米）

运输重量

32.7磅（14.86千克）

运输尺寸（高 x 宽 x 深）

12.3 x 9.9 x 54.5英寸
（312 x 251 x 1384毫米）

包括的配件

带压紧螺母的密封输入盖板
快速悬挂平移/倾斜壁挂支架
轴肩吊环螺栓安全系留锚固件

安全认证

UL1480A
EN54-24: 2008 type B（正在申请）
UL认证变压器，符合UL1876要求，符合ROHS、CE标准

1额定灵敏度 -10dB
2全空间，距离4米
3参考轴
4 200 - 10kHz平均值
5 1k - 10kHz平均值
6 IEC，2小时
7通过额定噪音功率和灵敏度计算得出
8参考平面是与扬声器挡板平面重合的平面。参考轴是垂直于参考平面并通过挡板中心的轴。垂直平面是与参考平面垂直的平面，包括参考轴和抽头选择器旋钮。水平面是参考平面和垂直平面（包括参考轴线）相交的平面。
9符合EN54-24

All specifications are subject to change without notice.
