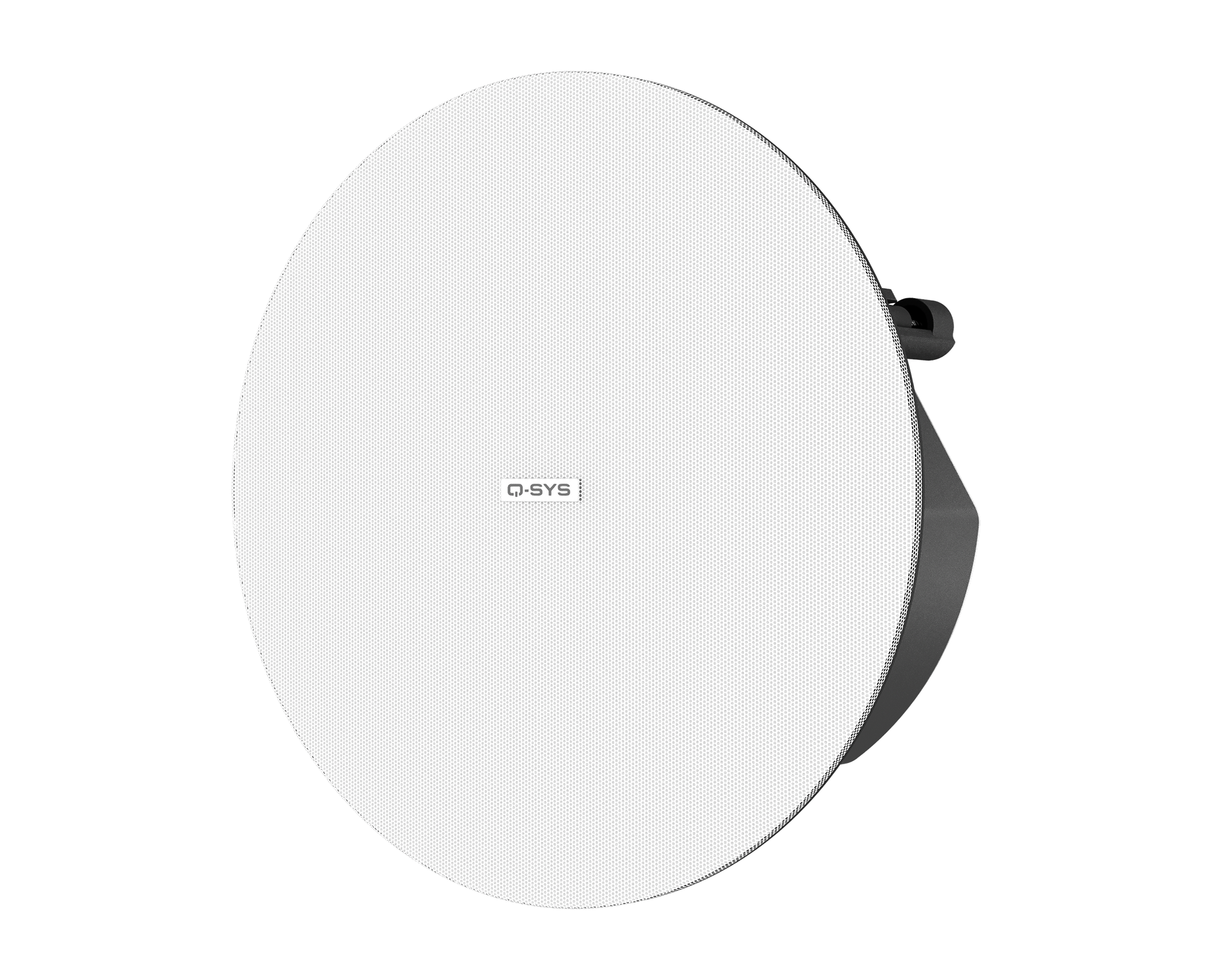

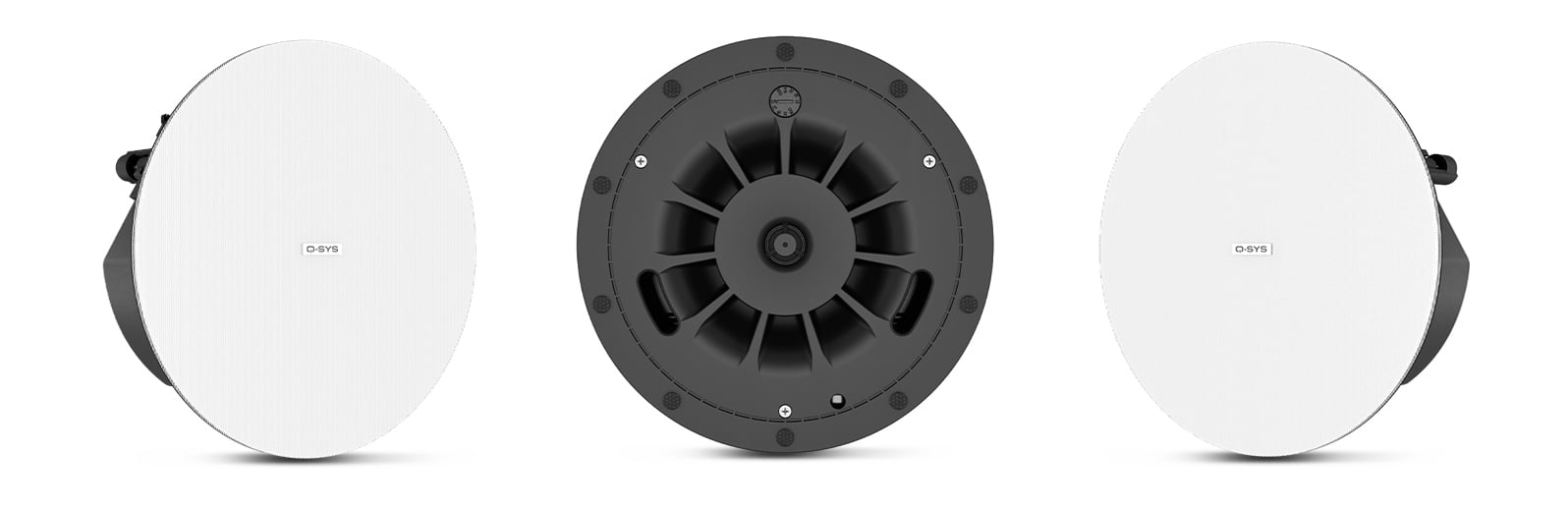

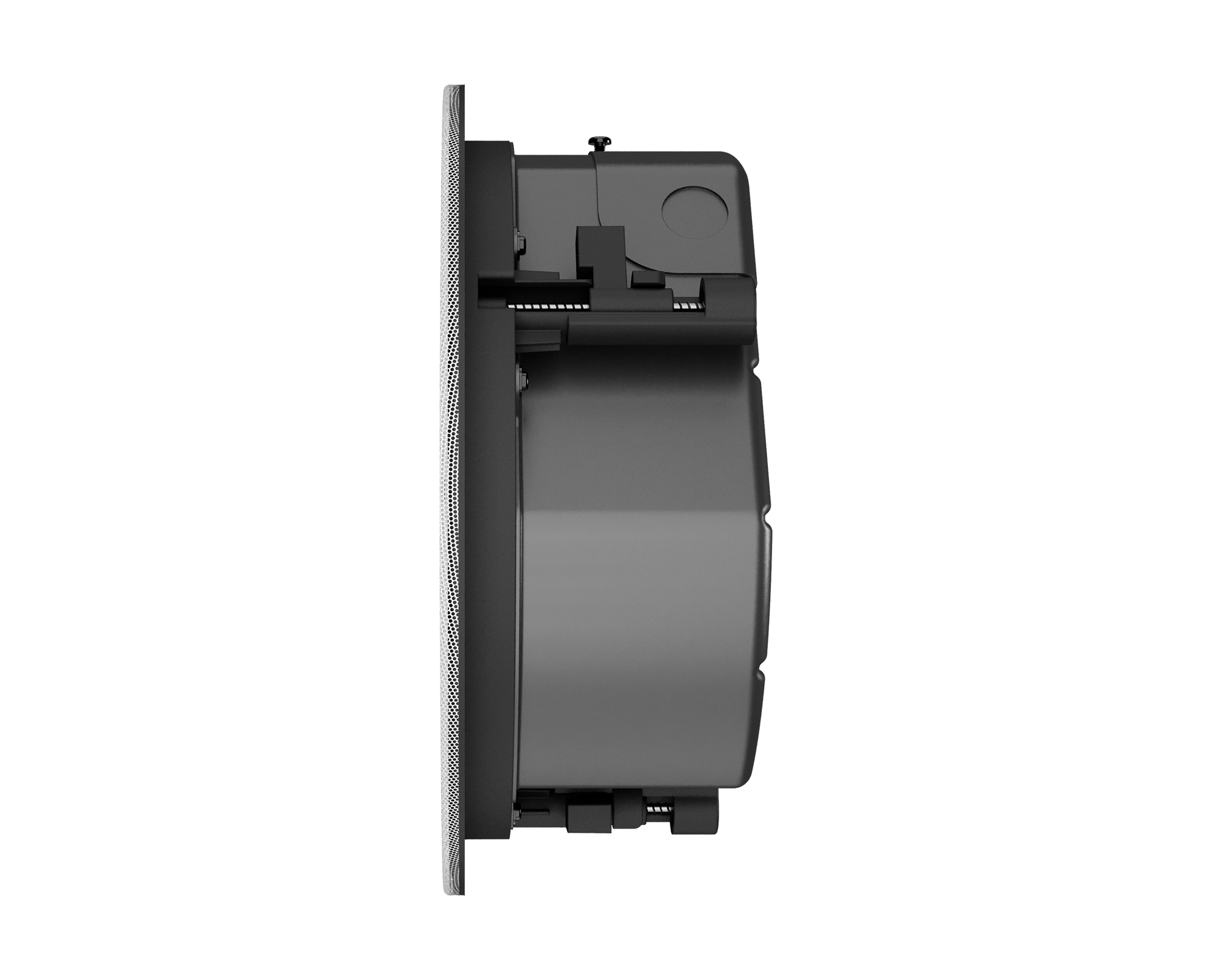

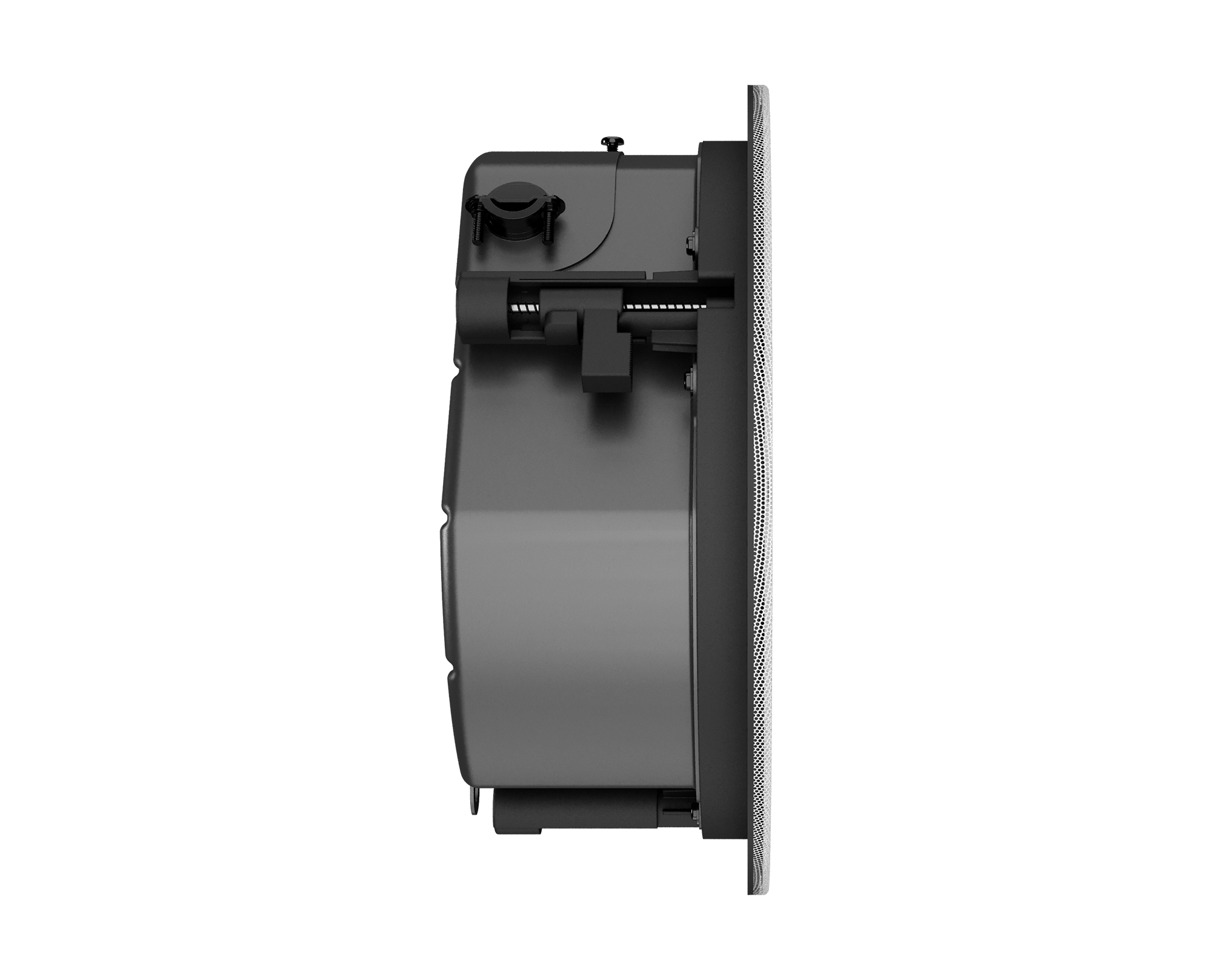

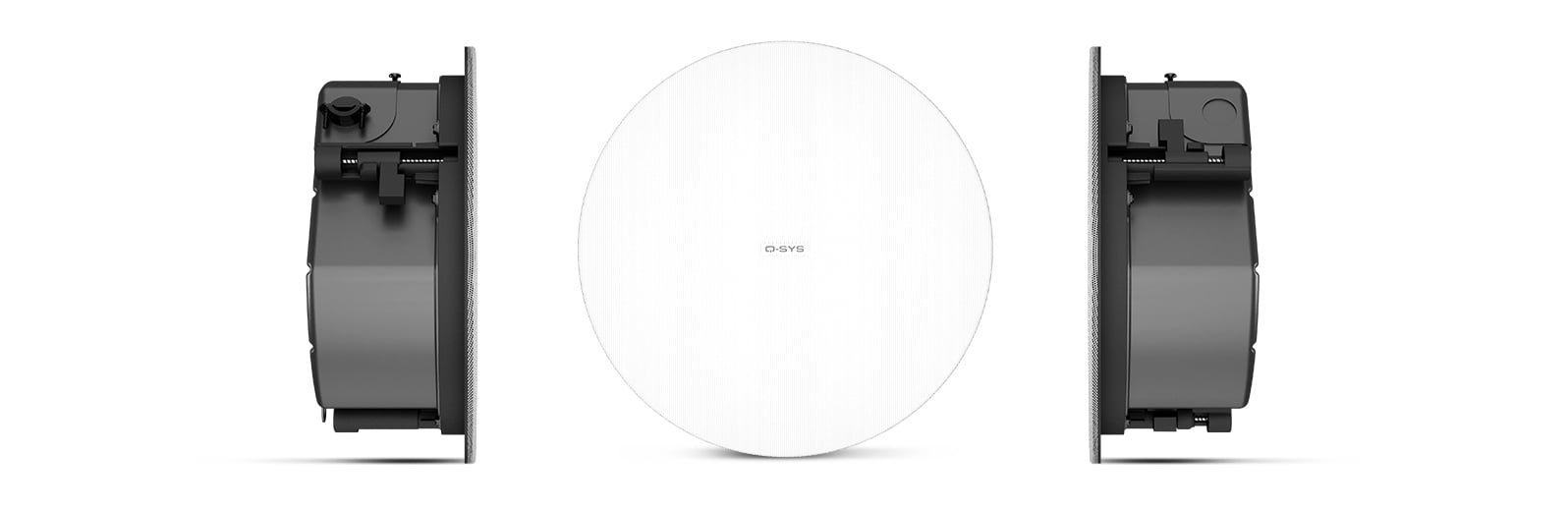

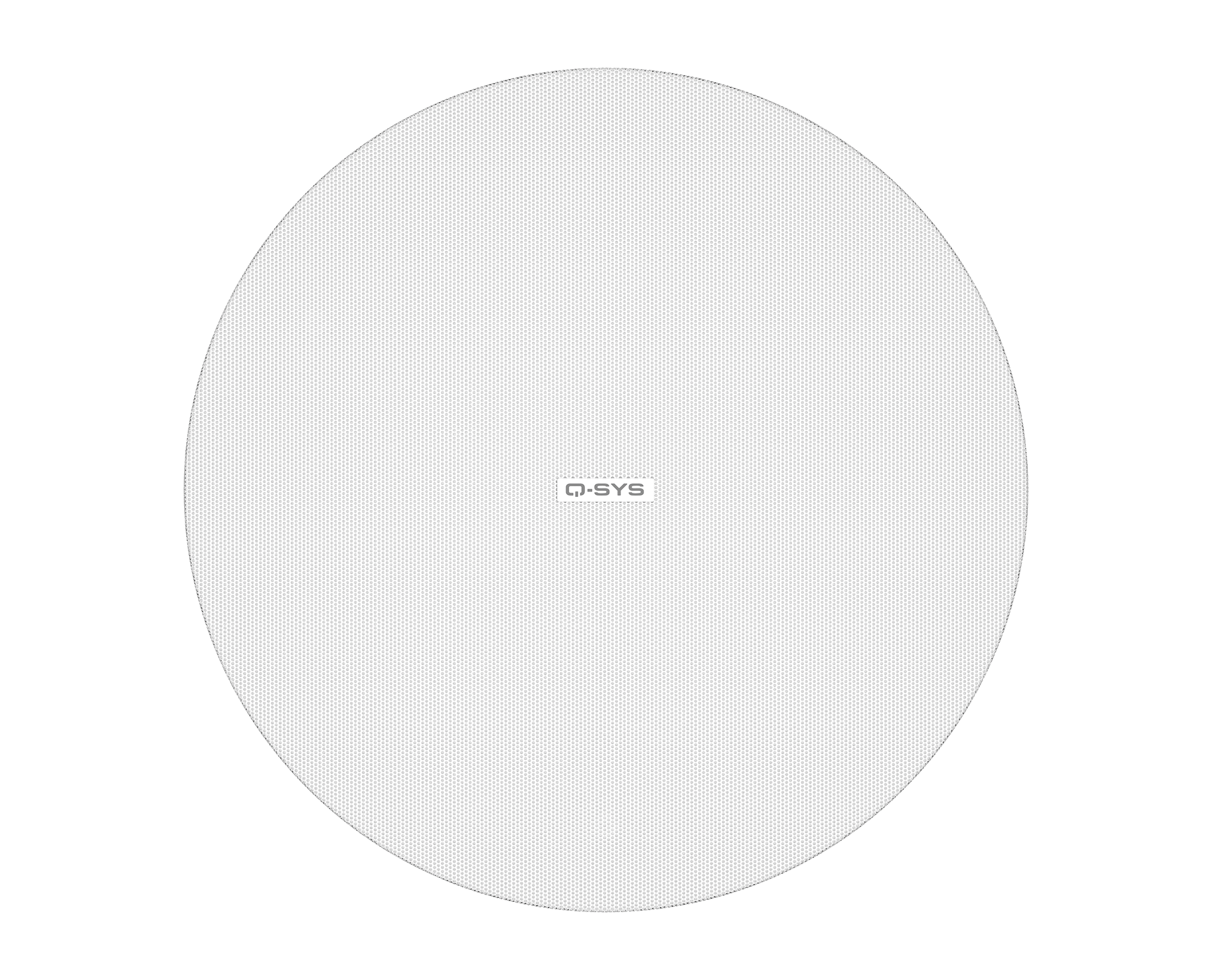

AD-C4T-LPZB
4.5 pulgadas, 2 vías, bajo perfil, sin bisel
Current Slide: 1 / 1
Características
- Características tonales uniformes en toda la serie AcousticDesign™ en aplicaciones de techo y de superficie
- Diseño elegante sin bisel para necesidades arquitectónicas modernas
- La guía de ondas Directivity Matched Transition® (DMT) garantiza una respuesta en frecuencia fluida y uniforme en la zona de cobertura
- Rejilla magnética de ajuste fácil
- 3 orejas de doble escalonado extralargas con sistema de montaje invisible
- Ecualizaciones Intrinsic Correction™ avanzadas disponibles a través de Q-SYS™
- Transformadores de 70V/100 V de baja saturación y baja pérdida con bypass de 16 Ω
- Logotipo extraíble
- Placa de cubierta de conexiones extraíble, también disponible como accesorio para el cableado de preinstalación
- Certificado UL1480 y UL2043
- Disponible en blanco señal (RAL 9003) con rejilla negra accesoria (se vende por separado)
- Información completa acerca de EASE, CF2, CAD, y BIM disponible en línea (próximamente)
规格 | AD-C4T-LPZB |
有效频段1 | 70 Hz – 20 kHz |
额定噪声功率/电压2 | 30瓦/22伏(rms) |
灵敏度[dB] 3 | 87 待定 |
额定覆盖范围（-6 dB） 4 | 150°锥形DMT™ |
指向性因数(Q) | 4.5 |
指向性指数(DI)[dB] | 6.5 |
最大连续声压级 [dB] 5 | 102 |
最大峰值声压级 [dB] 5 | 108 |
标称阻抗[欧姆] | 16 |
推荐的功放 | 60 W |
变压器抽头/阻抗 | 16Ω（采用旁路设置） |
低频换能器 | 114毫米[4.5英寸]耐候型纸盆低音单元 |
高频换能器 | 19毫米[0.75英寸]铝制穹顶高音单元 |
输入连接器类型 | 欧式接线端子，带有并行输出端子 |
机箱材料 | ABS挡板，粉末喷涂钢制背箱 |
网罩材质 | 粉末喷涂，钢制 |
防护等级 | IP-34 |
工作环境 | 针对室内使用环境设计 |
工作温度范围 | -20到50° C[-4到122° F] |
开口尺寸 | Ø 240毫米[Ø 9.45英寸] |
净重 | 3千克[6.6磅] |
产品尺寸（直径 x 高度） | Ø 280 x 100毫米[Ø 11.02 x 3.93英寸] |
运输重量 | 10.2千克[22.5磅]（一箱2个） |
运输尺寸（高 x 宽 x 深） | 183 x 699 x 394毫米[7.2 x 27.5 x 15.5英寸]（一对） |
包括的配件 | C形环支撑导轨、导轨螺钉、欧式接线端子、开孔模板、系绳网罩 |
可选附件 | AD-MR6 (pre-install mud ring), 245 mm cutout size |
安全认证 | 符合UL1480、UL2043、NVPA90、NVPA70要求，适合在通风环境中使用。变压器已获得UL1876认证，符合ROHS、C-Tick X000、CE标准。挡板达到UL94-V0和UL94-5VB可燃性等级；符合IEC60849 / EN60849体系标准。 |
1 半空间，轴上灵敏度-10dB
2IEC60268-5 50hz高通噪声，2小时，16Ω
3 自由场，轴上，2.83V，距离1米
4轴上灵敏度-6 dB，500 Hz–5 kHz平均值
5根据额定噪声电压和灵敏度计算得出
