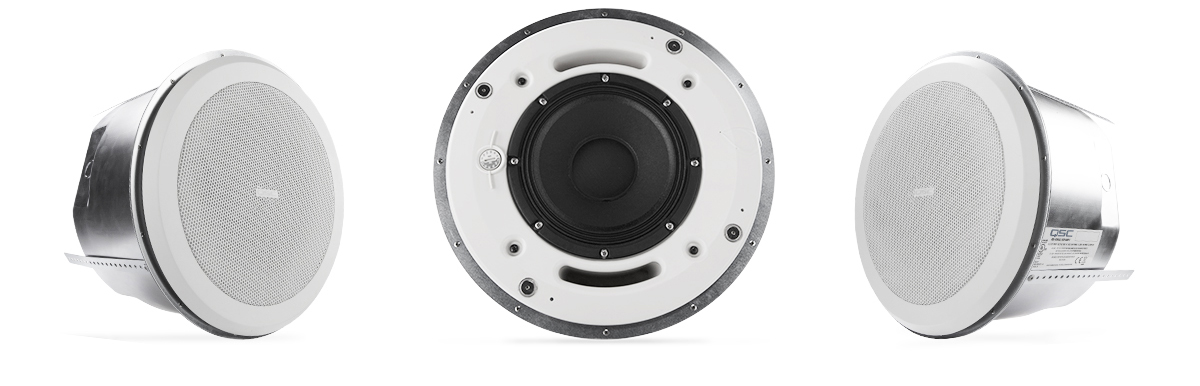

AD-C820

8", 2 vías, cobertura cónica DMT de 90°

这款产品已经停产。请联系Q-SYS区域销售代表，了解剩余库存信息。

可以考虑使用AD-C8T-ZB扬声器代替：

  • AD-C8T-ZB是一款8英寸二分频零边框吸顶式扬声器，采用同轴压缩驱动器，拥有AcousticDesign系列中一致的音调特性。
Microsoft Teams认证徽章

Características

  • Woofer de 8" de baja frecuencia
  • Transductor de compresión de diafragma de 1.4''
  • Potencia nominal continua de 200 watts
  • Transformador multitoma de 70V/100V incluido (el sistema puede funcionar en modo distribuido o de baja impedancia)

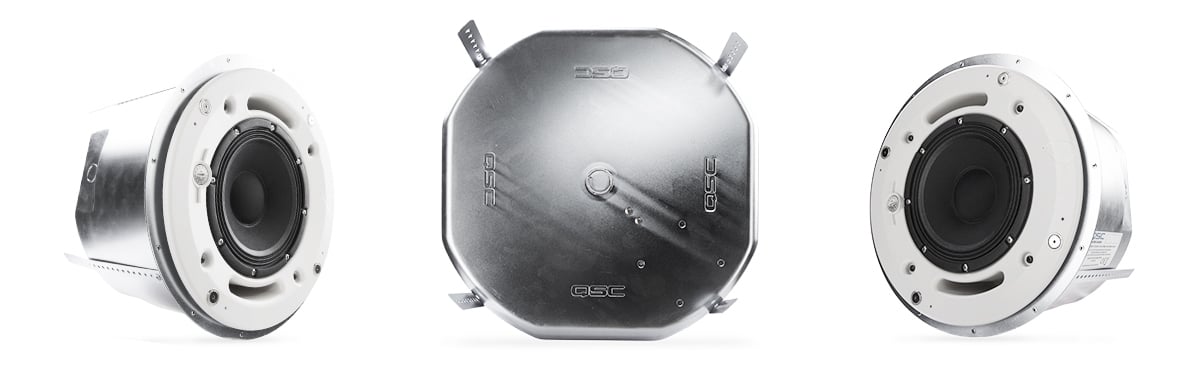

  • Conjunto de bafle/transductor AD-C820 para la instalación independiente en caja trasera

AD-C820 se vende en los siguientes paquetes del sistema:

  • SISTEMA AD-C820R
    • Bafle de altavoz AD-C820

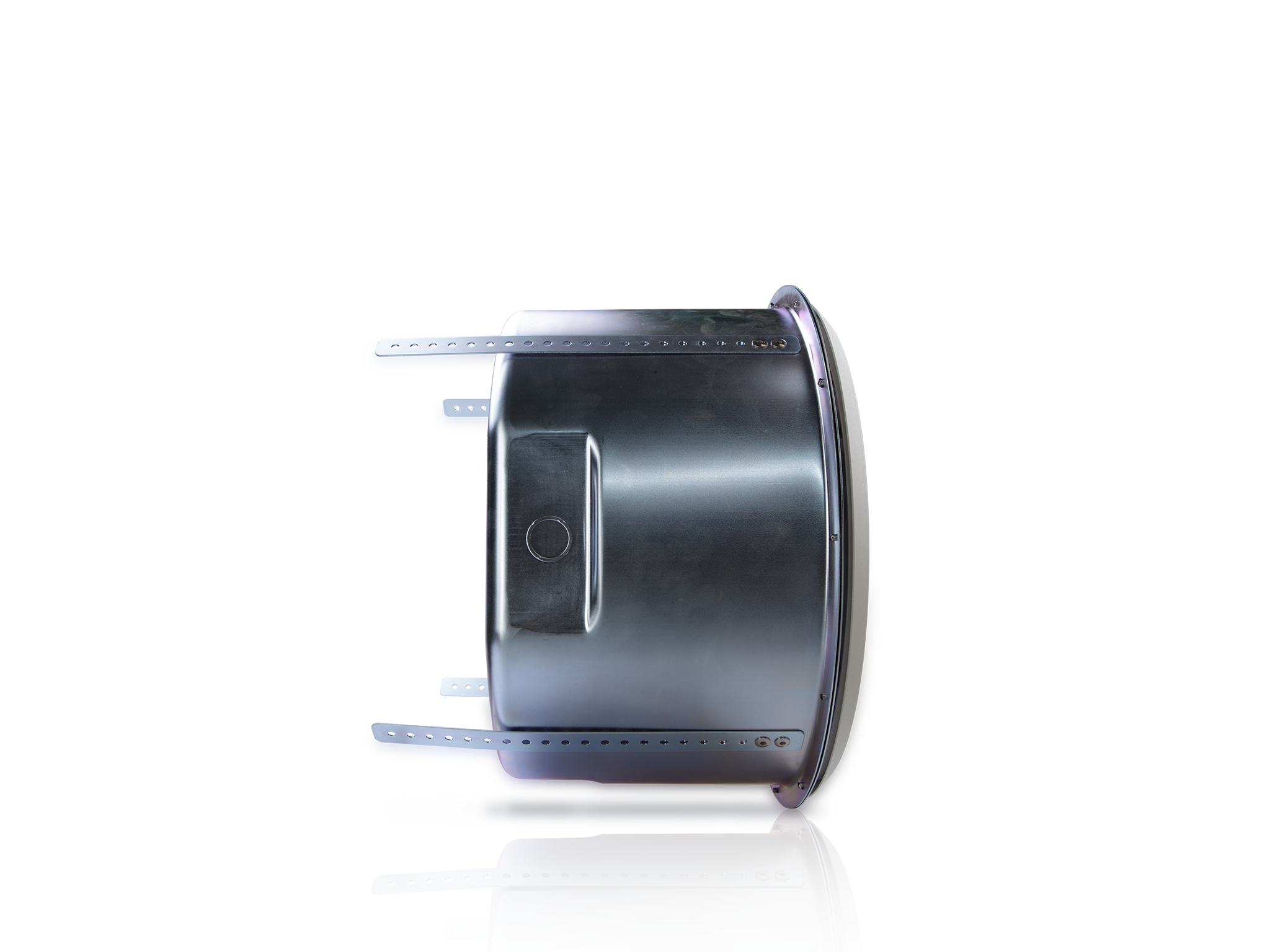

    • Ensamble de caja trasera AD-C800BB
    • Rejilla redonda AD-C800RG (blanco, se puede pintar)
  • SISTEMA AD-C820S
    • Bafle de altavoz AD-C820
    • Ensamble de caja trasera AD-C800BB
    • Rejilla cuadrada AD-C800SG (blanco, se puede pintar)

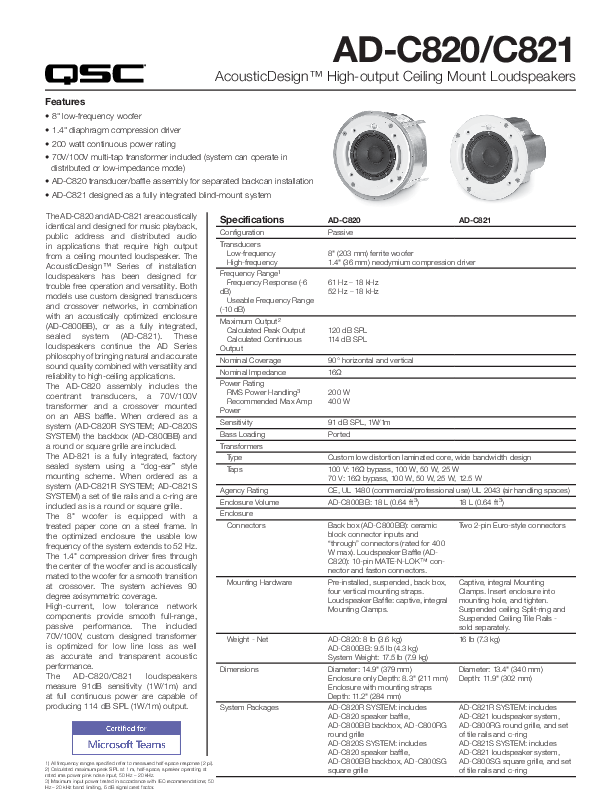

规格
 		 AD-C820
配置 无源
低频换能器 8英寸（203毫米）铁磁低音扬声器
高频换能器 1.4英寸（36毫米）铷磁压缩驱动器
频段1
频率响应 (-6 dB)
可使用频段(-10 dB)
61 Hz到18 kHz
52 Hz到18 kHz
最大输出2
计算峰值输出
计算连续功率输出
120 dB SPL
114 dB SPL
标称覆盖角 水平和垂直90°
标称阻抗 16欧姆
额定功率
连续功率处理能力3
推荐的功放功率
(扬声器“程序”功率)
200 W
400 W
灵敏度 91 dB SPL，1W/距离1米
低音加载 带导向口
变压器类型 定制低失真层压铁芯，
高带宽设计
变压器抽头 100 V: 16 欧姆旁路, 100 W、50 W、25 W
70 V: 16 欧姆旁路、100 W、50 W、25 W、12.5 W
机构评级 CE、UL 1480（商业/专业用途）
UL 2043（通风环境）

箱体
箱体体积 AD-C800BB：18升（0.64立方英尺）
连接器 背箱（AD-C800BB）：陶瓷接线端子连接器输入和
直通连接器（最大额定功率400 W）。扬声器挡板
（AD-C820）：10针MATE-N-LOK™连接器和Faston连接器。
安装五金件 预装、悬挂式、底盒安装、四个垂直安装片。
扬声器挡板：一体式安装夹。
重量 - 净重 AD-C820：8磅（3.6千克）
AD-C800BB：9.5磅（4.3千克）
系统重量：17.5磅（7.9千克）
尺寸 直径：14.9英寸（379毫米）
仅箱体深度：8.3英寸（211毫米）
包含安装带的箱体深度：11.2英寸(284毫米)

1所有指定的频段均指测得的半空间 （2π） 响应。
2扬声器在额定RMS功率下馈以粉红噪声，在50 Hz到20 kHz频段内，在半空间环境中，在距离扬声器1米处测得的最高峰值声压级。
3最大输入功率根据IEC中的建议测试，测试频段限制在50 Hz–20 kHz，6 dB信号波峰因数

所有规格如有更改，恕不另行通知。
