Serie PL
Altavoces de rendimiento para Q-SYS
La Serie PL de Q-SYS es una gama de altavoces de alto desempeño para instalaciones, diseñados con el fin de ofrecer un sonido premium a los sistemas Q-SYS en una amplia variedad de aplicaciones del ámbito del entretenimiento, empresarial o en entornos de educación superior. La Serie PL brinda una amplia variedad de formatos (arreglo lineal, fuente puntual y subwoofer) que permiten adaptarlos a diversos espacios. La experiencia de audio que ofrecen los altavoces de la Serie PL se completa con la potencia y el rendimiento de la plataforma Q-SYS, que proporciona una instalación simplificada y perfiles de altavoces personalizados, potencia fiable con los amplificadores en red, telemetría avanzada, monitoreo y control personalizable de usuario.

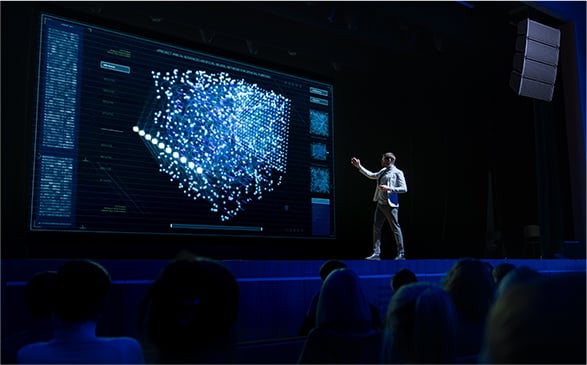

Ofrezca el sistema ideal a sus clientes
Los altavoces de la Serie PL proporcionan abundantes opciones para lograr siempre la solución correcta en cualquier lugar del espacio que precise audio de alto rendimiento. Cada modelo cuenta con una caja acústica (IP54) tratada y reforzada para soportar las inclemencias del tiempo, por lo que es la elección ideal en aplicaciones interiores o exteriores protegidas.

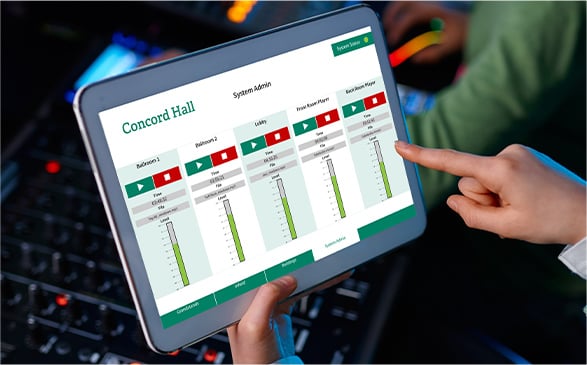

Control y monitoreo totales en espacios de entretenimiento
La plataforma Q-SYS ofrece un motor de control con todas las características que le permite incorporar el nivel exacto de control de usuario deseado y la visibilidad del sistema de cada encargado en el recinto. Mientras, Q-SYS Reflect Enterprise Manager le permite monitorear y administrar la integridad de su sistema desde cualquier lugar.
Una experiencia Q-SYS impecable
Los altavoces de rendimiento de la Serie PL son parte de la completa gama de productos Q-SYS
que ofrecen una experiencia integral de audio, video y control para todo el espacio, desde
auditorios o salones de conferencias hasta espacios deportivos y de artes escénicas.
SELECCIONE UN MODELO
Arreglo lineal
| PL-LA8 | PL-LA12 | |
| 箱体配置： | 低音反射箱体，二分频无源/双功放线阵扬声器 | |
|---|---|---|
| 换能器： | 低频单元：8英寸（200毫米），2英寸（50毫米）音圈，铷磁 高频单元：压缩驱动器，1英寸（25毫米）出口，1.75英寸（44毫米）音圈 | 低频单元：12英寸（320毫米），2.5英寸（64毫米）音圈，铷磁 高频单元：2个压缩驱动器，1英寸（25毫米）出口，1.75英寸（44毫米）音圈 |
| 覆盖角（水平 x 垂直）： | 100° x 15° | 90° x 15° |
| 系统带宽 （-10 dB，使用均衡器时） | 61 Hz-20 kHz（无重低音炮） | 53 Hz-20 kHz（无低音炮） |
| 系统灵敏度 | 101.2 dB @ 1 W/1米 | 102.3 dB @ 1 W/1米 |
| 最大峰值声压级*（连续） | 132.5 dB @ 1 W/1米 | 132.5 dB @ 1 W/1米 |
| 系统额定功率 | 46 Vrms，连续250 W @ 8 Ω | 49 Vrms，连续300 W @ 8 Ω |
| 连接器 | 2x Speakon NL4（不提供线缆连接器） 1x 欧式接线端子（与Speakon并联）：实心线，8-24 AWG，4极 | |
| 推荐的功放 | Q-SYS CX-Q系列4通道网络功放 CX-Q 8K4上的每个通道最多可以连接四（4）个扬声器 CX-Q 4K4上的每个通道最多可以连接二（2）个扬声器 | |
| 悬挂角度 | 0.5、1.5、3、4.5、6、8、10、12 | |
| 机箱材料： | 耐冲击ABS | |
| 机箱颜色： | 黑色（RAL 9011） | |
| 防风雨 | IP54 不锈钢螺丝 特殊处理的网罩具有抗紫外线、抗腐蚀的能力 铝合金悬挂件 网罩后采用疏水不锈钢网 输入插孔(IP65)，采用密封盖密封 | |
| 尺寸 | 10.7 x 20.1 x 13.7英寸（272 x 512 x 349毫米） | 15.4 x 24.4 x 15.8英寸（392 x 620 x 381毫米） |
| 重量 | 30磅（13.5千克） | 47磅（21.5千克） |
| ||
*在自由空间中在距离扬声器1米的位置连续接收IEC噪音信号（6 dB峰值因数），以评估额定功率
所有规格参数可能会有所变化，恕不另行通知。
Fuente puntual
| PL-DC24 | PL-DC26 | PL-DC8 | PL-DC12 | |
| 换能器： | 低频单元：2个 4英寸（102毫米），1.3英寸（33毫米）音圈，铷磁 高频单元：压缩驱动器，0.7英寸（18毫米）出口，1英寸（25毫米）音圈 | 低频单元：2x 6英寸（170毫米），1.7英寸（44毫米）音圈，铷磁 高频单元：压缩驱动器，1英寸（25毫米）出口，1.75英寸（44毫米）音圈 | 低频单元：8英寸（200毫米），2英寸（50毫米）音圈，铷磁 高频单元：压缩驱动器，1英寸（25毫米）出口，1.75英寸（44毫米）音圈 | 低频单元：12英寸（320毫米），3英寸（75毫米）音圈，铷磁 高频单元：压缩驱动器，1.4英寸（36毫米）出口，3英寸（75毫米）音圈 |
|---|---|---|---|---|
| 箱体配置： | 二分频无源点源扬声器，采用低音反射箱体 | |||
| 覆盖角（水平 x 垂直）： | 110° x 50° | Symmetrical: 120° x 50°, 90° x 50° Asymmetrical: 105° (60° + 45°) x 50° | Symmetrical: 90° x 50°, 70° x 50°, 110° x 50° Asymmetrical: 100° (55° + 45°) x 50°, 90° (55° + 45°) x 50° , 80° (45° + 35°) x 50° | |
| 系统灵敏度 | 97.3 dB @ 1 W/1米 | 102.2 dB @ 1 W/1米 | 99.3 dB @ 1 W/1米 | 102 dB @ 1 W/1米 |
| 最大峰值声压级*（连续） | 114 dB | 121 dB | 118 dB | 124dB |
| 机箱材料： | 外部胶合板 | |||
| 机箱颜色： | 黑色（RAL 9011） | |||
| 防风雨 | IP54 外部胶合板 不锈钢螺丝 特殊处理的网罩具有抗紫外线、抗腐蚀的能力 网罩后采用疏水不锈钢网 聚氨酯油漆 输入插孔(IP65)，采用密封盖密封 | |||
| 推荐的功放 | Q-SYS CX-Q系列4通道网络功放 CX-Q 4K4上的每个通道最多可以连接四（4）个扬声器 CX-Q 2K4上的每个通道最多可以连接二（2）个扬声器 | Q-SYS CX-Q系列4通道网络功放 CX-Q 8K4上的每个通道最多可以连接四（4）个扬声器 CX-Q 4K4上的每个通道最多可以连接三（3）个扬声器 CX-Q 2K4上的每个通道最多可以连接二（2）个扬声器 | Q-SYS CX-Q系列4通道网络功放 CX-Q 8K4上的每个通道最多可以连接四（4）个扬声器 CX-Q 4K4上的每个通道最多可以连接三（3）个扬声器 | |
| ||||
*在自由空间中在距离扬声器1米的位置连续接收IEC噪音信号（6 dB峰值因数），以评估额定功率
所有规格参数可能会有所变化，恕不另行通知。
低音炮
| PL-SUB10 | PL-SUB12 | PL-SUB15 | PL-SUB18 | |
| 换能器 | 低频单元：10英寸（250毫米），3英寸（75毫米）音圈 | 低频单元：12英寸（300毫米），3英寸（75毫米）音圈 | 低频单元：15英寸（380毫米），4英寸（100毫米）音圈 | 低频单元：18英寸（460毫米），4英寸（100毫米）音圈 |
| 机箱配置 | 无源重低音扬声器，采用低音反射箱体 | |||
| 覆盖角 | 全向 | 可以在Q-SYS中选择全向或心形辐射模式；心形设置需要至少二(2)个设备 | ||
| 系统带宽 （-10 dB，使用均衡器时） | 43-100 Hz 低音分频器 = 80 43-110 Hz 低音分频器 = 100 43-140 Hz 低音分频器 = 125 | 40-100 Hz 低音分频器 = 80 40-110 Hz 低音分频器 = 100 40-140 Hz 低音分频器 = 125 | 38-100 Hz低音分频器 = 80 38-110 Hz低音分频器 = 100 38-140 Hz低音分频器 = 125 | 34-100 Hz低音分频器 = 80 34-110 Hz低音分频器 = 100 34-140 Hz低音分频器 = 125 |
| 系统灵敏度 | 90 dB 1W/1米 | 93 dB 1W/1米 | 97.5 dB 1 W/1米 | 96 dB 1 W/1米 |
| 最大峰值声压级*（连续） | 132 dB | 137 dB | 139 dB | 140 dB |
| 机箱材料 | 外部胶合板 | |||
| 箱体颜色 | 黑色（RAL 9011） | |||
| 连接器 | 2x Speakon NL4（不提供线缆连接器） 1x 欧式接线端子（与Speakon并联）：实心线，8-24 AWG，4极 | |||
| 防风雨 | IP54 外部胶合板 不锈钢螺丝 特殊处理的网罩具有抗紫外线、抗腐蚀的能力 网罩后采用疏水不锈钢网 聚氨酯油漆 输入插孔(IP65)，采用密封盖密封 | |||
| 推荐的功放 | Q-SYS CX-Q 8K4（每个通道最多2个） Q-SYS CX-Q 4K4（每个通道最多1个） | Q-SYS CX-Q 8K4 （每个通道最多1个） | ||
| 尺寸 | 10.8 x 16.7 x 20英寸（275 x 425 x 510毫米） | 12.7 x 20.6 x 24英寸（325 x 525 x 610毫米） | 14.7 x 23.5 x 27.1英寸（375 x 598 x 690毫米） | 20.9 x 24.4 x 28.7英寸（531 x 620 x 730毫米） |
| 重量 | 41.8磅（18.96千克） | 53.1磅（24.1千克） | 80磅（36.3千克） | 102.2磅（46.3千克） |
*在自由空间中在距离扬声器1米的位置连续接收IEC噪音信号（6 dB峰值因数），以评估额定功率
所有规格参数可能会有所变化，恕不另行通知。
同轴
| PL-CA5 | PL-CA6 | PL-CA8 | PL-CA12 | PL-CA15 | |
| 机箱配置 | 二分频全频同轴扬声器，采用低音反射箱体 | ||||
| 换能器 | 低频：5英寸（127毫米），1.5英寸（38毫米）音圈 同轴高音单元：1英寸（25毫米）音圈 | 低频：6英寸（170毫米），1.75英寸（44.5毫米）音圈 同轴高频：压缩驱动器，1.4英寸（35.5毫米）音圈 | 低频：8英寸（200毫米），2英寸（50.8毫米）音圈，铷磁 同轴高频：压缩驱动器，1.4英寸（35.5毫米）音圈 | 低频单元：12英寸（320毫米），3英寸（72.6毫米）音圈，铷磁 同轴高频单元：压缩驱动器，3英寸（76.2毫米）音圈 | 低频：15英寸（380毫米），3英寸（72.6毫米）音圈，铷磁 同轴高频：压缩驱动器，3英寸（76.2毫米）音圈 |
| 覆盖角 | 115°锥形DMT | 115°锥形DMT | 110°锥形，DMT | 80°锥形DMT | 80°锥形DMT |
| 系统带宽 （-10 dB，使用均衡器时） | 76 Hz - 20 kHz （无低音炮） | 61 Hz - 20 kHz （无低音炮） | 59 Hz -20 kHz （无低音炮） | 38 Hz -20 kHz （无低音炮） | 37 Hz -20 kHz （无低音炮） |
| 系统灵敏度 | 88 dB 1W/1米 | 93 dB 1W/1米 | 97 dB 1W/1米 | 102 dB 1W/1米 | 100 dB 1W/1米 |
| 最大峰值声压级*（连续） | 107 dB | 111 dB | 115 dB (passive) 116 dB (bi-amp) | 119 dB (passive) 120.5 dB (bi-amp) | 120 dB (passive) 122 dB (bi-amp) |
| 连接器 | 1x 欧式接线端子：实心线，14 AWG，4极 | 1x 欧式接线端子：实心线，14 AWG，4极 | 2x Speakon NL4 1x 欧式接线端子：实心线，8 AWG，4极 | 2x Speakon NL4 1x 欧式接线端子：实心线，8 AWG，4极 | 2x Speakon NL4 1x 欧式接线端子：实心线，8 AWG，4极 |
| 推荐的功放 | CX-Q 8K4 (up to 8 per ch) CX-Q 4K4 (up to 4 per ch) CX-Q 2K4 (up to 2 per ch) | CX-Q 8K4 （每个通道最多4个） CX-Q 4K4 （每个通道最多3个） CX-Q 2K4 （每个通道最多2个） | CX-Q 8K4 (up to 4 per ch) CX-Q 4K4 (up to 2 per ch) CX-Q 2K4 (up to 1 per ch) | CX-Q 8K4 (up to 2 per ch) CX-Q 4K4 (up to 1 per ch) | CX-Q 8K4 (up to 2 per ch) CX-Q 4K4 (up to 1 per ch) |
| 机箱材料： | 外部胶合板 | ||||
| 机箱颜色： | 黑色（RAL 9011） | ||||
| 防风雨 | IP54 外部胶合板 不锈钢螺丝 特殊处理的网罩具有抗紫外线、抗腐蚀的能力 网罩后采用疏水不锈钢网 聚氨酯油漆 输入插孔(IP65)，采用密封盖密封 | ||||
| 尺寸 | 7.1 x 7.9 x 7.1英寸 （181 x 200 x 180毫米） | 12.5 x 8.7 x 7.1英寸 （316 x 220 x 180.5毫米） | 16.1 x 11 x 9.3英寸 （410 x 280 x 236毫米） | 23.5 x 15.7 x 13.8英寸 （597 x 400 x 350.4毫米） | 26 x 17.3 x 15.2英寸 （660 x 440x 386.5毫米） |
| 重量 | 8.8磅（4千克） | 13.4磅（6.1千克） | 24磅（10.9千克） | 44磅（20千克） | 50.7磅（23千克） |
| 可选配件（需要单独购买） | PL-CA5-YM水平Yoke支架 PL-DC24-FM嵌入式安装支架（吸顶或壁挂安装） | PL-CA6-YM水平Yoke支架 | PL-CA8-YM水平Yoke支架 | PL-CA12-YM水平Yoke支架 PL-CA12-SL将PL-CA12挂链（用于将PL-CA12与PL-SUB15悬挂在一起） | PL-CA15-YM水平Yoke支架 |
