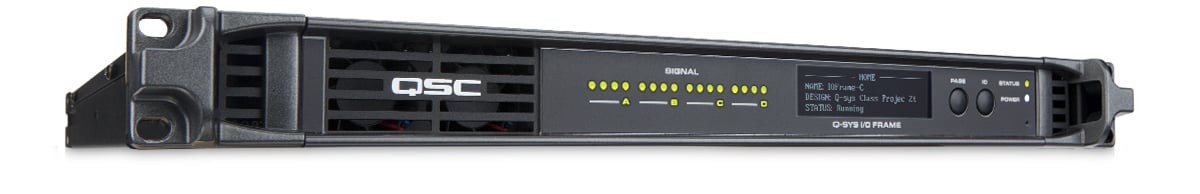

Los I/O Frames se pueden utilizar para ubicar físicamente conexiones de entradas y salidas cerca de sus fuentes y destinos. Las conexiones Gigabit Ethernet dobles enrutan las señales de audio a través del Core para su procesamiento. Cada I/O Frame puede admitir hasta cuatro tarjetas de E/S, lo que permite hasta 16 canales de entrada y/o salida en una sola unidad.



Este product así como las tarjetas de E/S de Q-SYS en red, han sido descontinuados.

Características

Las tarjetas disponibles incluyen:



Tarjeta de entrada de nivel de micrófono/línea:
  • 4 canales
  • Rango dinámico superior a 112 dB
  • Menos de 0.004% THD+N
  • Alimentación phantom (configurada a través de software)

Tarjeta de salida de nivel de línea:
  • 4 canales
  • Rango dinámico superior a 112 dB
  • Menos de 0.004% THD+N

Tarjeta de instrumentación y E/S DataPort de QSC:
  • 4 canales
  • Rango dinámico superior a 114 dB
  • Menos de 0.004% THD+N
  • Soporta amplificadores con Dataport (CX, PowerLight, PL2, PL3, DCA)

Tarjeta de entrada/salida AES/EBU:
  • 4 x 4 canales de audio digital
  • Respuesta de frecuencia +/- 0.2 dB
  • 4 conectores

Tarjeta de entrada/salida CobraNet:
  • Hasta 32 x 32 canales cuando está en un Core
  • Hasta 16 x 16 canales cuando está en un I/O Frame
  • Latencia seleccionable

规格 CIML4 CIML4-HP COL4 CODP4
Description 麦克风/线路输入
四通道麦克风/线路电平模拟音频输入,支持48V幻象电源
高性能麦克风/线路输入
四通道麦克风/线路电平模拟音频输入,提供48V幻象电源以及高性能前置放大器和A/D转换器
线路输出
四通道均衡线路电平模拟输出
数据端口输出
四路音频输出通道(两个DataPort连接器)用于连接支持DataPort的QSC功放
性能
  未加权动态范围
动态范围A-加权
> 105 dB
> 108 dB
> 112 dB
> 115 dB
> 112 dB
> 115 dB
> 114 dB
> 117 dB
  失真20 Hz–20 kHz
+4 dBu(名义输入)
失真20 Hz–20 kHz
低于最大输出能力2 dB(最大值)
< 0.009% THD+N

< 0.08% THD+N
< 0.004% THD+N

< 0.06% THD+N
-

< 0.004% THD+N
-

< 0.004% THD+N
  串扰20 Hz - 20 kHz
通道间(最大值)
通道间(典型值)
通道内(最大值)
通道内(典型值)

> 100 dB
> 110 dB
> 100 dB
> 110 dB

> 110 dB
> 110 dB
> 110 dB
> 110 dB

> 100 dB
> 110 dB
> 100 dB
> 110 dB

> 95 dB
> 100 dB
> 100 dB
> 110 dB
  频率响应
20 Hz–20 kHz(最大值)
20 Hz–20 kHz(典型值)

± 0.5 dB
± 0.2 dB

± 0.5 dB
± 0.2 dB

± 0.5 dB
± 0.2 dB

± 0.5 dB
± 0.2 dB
  输入阻抗
均衡(名义值)
非均衡(名义值)

10 kΩ
10 kΩ

10 kΩ
10 kΩ

  共模抑制
20 Hz–20 kHz(最大值)
20 Hz–20 kHz(典型值)

> 45 dB
> 50 dB

> 45 dB
> 50 dB

  最大输入电平
  Vrms dBu dBv
1 0.123 -16 -18.2
2 2.25 10 7.04
3 8.70 21 18.8
4 17.35 27 24.78
(4个选项)
1.23到17.35 V rms56到27 dBu58.2最高24.8 dBv
(无级)
- -
  静音 无极衰减(通过数字静音) 无极衰减(通过机电继电器)
音频转换
  模数转换(模数转换器) 24位Delta-sigma转换值(48或96kHz采样率) 24位Delta-sigma转换值(48或96kHz采样率) - -
  数模转换(DAC) - - 24位Delta-sigma转换值(48或96kHz采样率)
  集群延时 约271 Hz(频率为48 kHz,小于13个样本) 约196 Hz
(频率为48 kHz,小于10个样本)
约271 Hz
(频率为48 kHz,小于13个样本)
连接器 4个三端子欧式可分离端子接线板

两个15针HD15连接器
用户配置选项(通过软件启用)
幻象电源 +48 V幻象电源(符合IEC 1938 [1996]规格) +48 V幻象电源(符合IEC 1938 [1996]规格) - -
输出调整
V rms(最大值)
dBu(最大值)
dBv(最大值)

8.7 V
21 dBu
18.8 dBv

功放待机 - - 在待机模式下设置或清除功放 -
静音 - - 设置或清除单独的
通道静音
-
启用计量表 - - 启用针对每个通道的仪表数据收集 -
音频输出电平 - - 调节单个音频通道电平 -
支持的功放型号 - - CX、PowerLight™3系列、DCA和传统V1型号 -

*集群延迟假设采样率转换器已启用。

所有规格如有更改,恕不另行通知。
