Serie QIO
Expansores de E/S en red para Q-SYS
Los expansores de E/S en red de la Serie QIO de Q-SYS amplían las capacidades de su sistema Q-SYS y permiten la interoperabilidad con dispositivos de audio que no estén conectados a la red y dispositivos de control. Al separar las E/S locales del hardware de procesamiento, la Serie QIO ofrece E/S en red fácilmente escalables para cubrir la topología deseada. Cada uno de los seis modelos admite un tipo de conectividad diferente y específica, desde E/S de audio de micrófono/línea hasta el control (IR, serial o GPIO).
Las E/S indicadas, justo donde las necesite

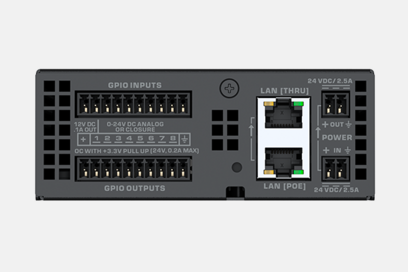

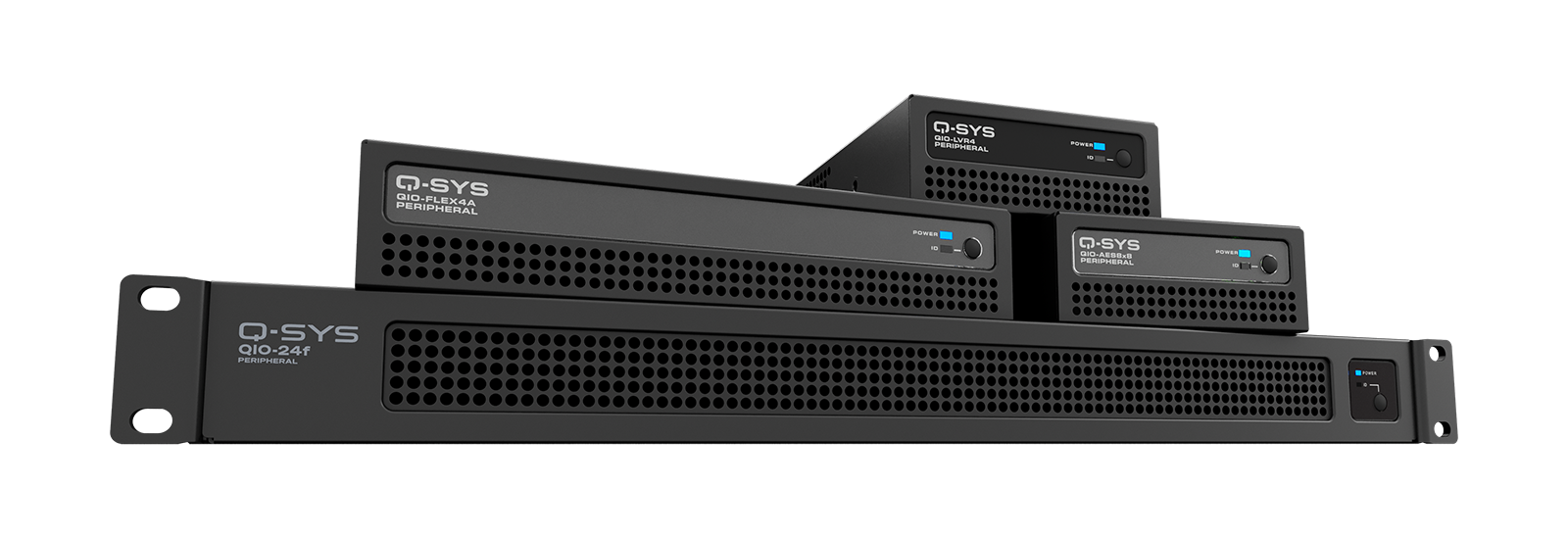

Aporte a su sistema Q-SYS una mayor flexibilidad para implementar conexiones de audio de micrófono/línea o de control donde sea más conveniente. Cada uno de los seis modelos ofrece un único tipo de conexión en un formato compacto que puede montarse en rack o en superficie.
Personalización al ampliar la E/S
Añada conectividad de E/S en red a los sistemas Q-SYS y desvincule la ubicación física de la E/S del hardware de procesamiento para admitir arquitecturas de procesamiento distribuidas o centralizadas.
Amplíe la capacidad nativa de conexión de audio de micro/línea de Q-SYS
Tres modelos de expansores de E/S de audio ofrecen entradas profesionales de nivel de micrófono/línea con alimentación phantom de +48 VDC y/o salidas de línea para un alto rendimiento y compatibilidad.
Amplíe las conexiones de control para los dispositivos Q-SYS no nativos
Añada conectividad IR, serial o GPIO para integrar el control de una amplia gama de dispositivos en su sistema Q-SYS.
Sencillez y escalabilidad
Encadene hasta cuatro dispositivos de la Serie QIO con un solo cable de red (con alimentación DC local en cadena) para utilizar menos puertos de red y permitir ampliaciones futuras de forma más rápida sin tener que conectar más cables de red. Opcionalmente, la Serie QIO admite PoE, lo que permite hacer una conexión sencilla de un solo cable (cuando los dispositivos no están en cadena).
SELECCIONE UN MODELO
Conectividad Micro Línea
| QIO-ML4i | QIO-ML2x2 | QIO-L4o | QIO-AES8x8 | |
| 连接能力 | 4路麦克/线路输入 | 2路麦克风/线路输入和2路线路输出 | 4路线路输出 | 四(4)对立体声AES3数字输入和 四(4)对立体声AES3数字输出 (共8个输入和输出通道) |
|---|---|---|---|---|
| 麦克风/线路输入 | ||||
| 最大输入电平 | +24 dBu | - | - | |
| 前置放大器增益范围 | 0 dB至60 dB | - | - | |
| 输入灵敏度范围 | - 36 dBu至+24 dBu | - | - | |
| 幻象电源 | +48 VDC | - | - | |
| 输入阻抗 | 5 kΩ单端，10 kΩ均衡 | - | - | |
| 线路输出 | ||||
| 输出音频范围水平 | - | - | -36 dBu至+24 dBu | - |
| 输出动态范围 | - | - | 108 dB | - |
| 输出阻抗 | - | - | 150 Ω至300 Ω | - |
| AES3数字I/O | ||||
| 输入阻抗 | - | - | - | 110 Ω（平衡） |
| 输出阻抗 | - | - | - | 110 Ω（平衡） |
| 集群延时 | - | - | - | 65个采样（启用SRC） |
| 采样率 | 48 kHz | 48 kHz | 48 kHz | 44.1 kHz、48 kHz、88.2 kHz、96 kHz、176.4 kHz、192 kHz （换算为Q-SYS系统采样率48 kHz） |
| 比特级数（比特位） | 24 bit | |||
| 其他连接器 | ||||
| 外接电源 | 24 VDC名义电压，使用欧标接头的最大电流为2.5 A，提供用于菊花链连接的第二连接器（QIO-PSU电源单独销售） | |||
| LAN (PoE) | 千兆比特LAN连接（用于Q-LAN、PoE） | |||
| PoE规格 | 符合IEEE 802.3af Type 1, Class 3标准 | 符合IEEE 802.3af Type 1, Class 3标准 | 符合IEEE 802.3af Type 1, Class 2标准 | 符合IEEE 802.3af Type 1, Class 2 |
| LAN (直通) | 以太网菊花链连接 | |||
| 常规 | ||||
| 尺寸 | 8.5 x 4.25 x 1.59英寸(215.9 x 108 x 40.4毫米) | |||
| 重量 | 1.72磅（0.78千克） | |||
| 安装配件 | 支持表面安装和壁挂安装（包含五金件） 支持机架安装； 1机架空间，四分之一机架宽度（QIO-RMK机架套件单独销售） | |||
Conectividad de Control
| QIO-GP8x8 | QIO-IR1x4 | QIO-S4 | QIO-L VR4 | |
| 连接类型 | GPIO | 红外线 | 系列 | 低电压继电器 |
|---|---|---|---|---|
| 端口 | 8路通用输入及8路通用输出 | 1个红外线接收器输入和4个红外线发射器输入 | 4个RS232端口 （一个端口还兼容RS-485和RS-422） | 四(4)个触点闭合继电器（2针，3.55 mm） |
| 其他连接器 | ||||
| 外接电源 | 24 VDC名义电压，使用欧标接头的最大电流为2.5 A，提供用于菊花链连接的第二连接器（QIO-PSU电源单独销售） | |||
| LAN (PoE) | 千兆比特LAN连接（用于Q-LAN、PoE） | |||
| PoE规格 | 符合IEEE 802.3af Type 1, Class 3标准 | 符合IEEE 802.3af Type 1, Class 1 | 符合IEEE 802.3af Type 1, Class 1 | 符合IEEE 802.3af Type 1, Class 1 |
| LAN (直通) | 以太网菊花链连接 | |||
| 常规 | ||||
| 尺寸 | 5.5 x 4.25 x 1.59英寸(139.7 x 108 x 40.4毫米) | |||
| 重量 | 1.18磅（0.54千克） | |||
| 安装配件 | 支持表面安装和壁挂安装（包含五金件） 支持机架安装； 1机架空间，四分之一机架宽度（QIO-RMK机架套件单独销售） | |||
Conectividad de telefonía
| QIO-TEL2 | |
| 连接能力 | 通过标准RJ11 (6P2C)连接器提供两(2)条PSTN (POTS)电话线连接 |
|---|---|
| 电话线 | |
| 阻抗 | 600 Ω，标称 |
| 频率响应 | 300 Hz至3.3 kHz，±1.0 dB |
| THD+噪声 | < 0.5% |
| 信噪比 | > 62 dB |
| 振膜当量值 | 0.1 |
| 其他连接器 | |
| 外接电源 | 24 VDC名义电压，使用欧标接头的最大电流为2.5 A，提供用于菊花链连接的第二连接器（QIO-PSU电源单独销售） |
| LAN (PoE) | 千兆比特LAN连接（用于Q-LAN、PoE） |
| PoE规格 | 符合IEEE 802.3af Type 1, Class 1 |
| LAN (直通) | 以太网菊花链连接 |
| 常规 | |
| 尺寸 | 8.5 x 4.25 x 1.59英寸(215.9 x 108 x 40.4毫米) |
| 重量 | 1.63磅（0.74千克） |
| 安装配件 | 支持表面安装和壁挂安装（包含五金件）。机架安装，1RU，¼机架宽度（QIO-RMK机架套件单独销售） |
多用途连接
| QIO-FLEX4A | |
| 连接能力 | 4个Flex I/O、4x8 GPIO、1个RS232、2个功放输出 |
|---|---|
| 麦克风/线路输入 | |
| 最大输入电平 | +24 dBu（均衡），+18 dBu（非均衡） |
| 前置放大器增益范围 | 0 dB至60 dB |
| 幻象电源 | +48 V DC（每通道10 mA，符合IEC 61938 P48） |
| 等效输入噪音 | < -120 dBu，非加权@ 20 Hz至20 kHz |
| 输入间串扰@1kHz | > 110 dB（标称），> 95 dB（最小值） |
| 输入阻抗 | 10 kΩ（平衡），5 kΩ（非平衡） |
| 输入动态范围 | @ +24 dBu灵敏度, > 108 dB @ +10 dBu灵敏度, > 105 dB @ -10 dBu灵敏度, > 100 dB @ -36 dBu灵敏度, > 80 dB |
| 麦克风/线路输出 | |
| 最大输出电平范围 | -37 dBu至+24 dBu |
| 输出动态范围 | 108 dB |
| 输出间串扰@ 1 kHz | > 102 dB（标称），> 90 dB（最小值） |
| 输出阻抗 | 200 Ω（均衡），100 Ω（非均衡） |
| 采样率 | 48 kHz |
| 比特级数（比特位） | 24 bit |
| 功放输出 | |
| 扬声器最大输出功率(24 VDC辅助电源) | 每通道9 W @ 4 Ω |
| 扬声器最大输出功率(PoE+) | 每通道5 W @ 4 Ω |
| 输出阻抗 | 4-8 Ω（标称） |
| 控制 | |
| RS232 | 1端口 |
| GPIO | 4x8 |
| 其他连接器 | |
| 外接电源 | 24 VDC名义电压，使用欧标接头的最大电流为3.7 A，提供用于菊花链连接的第二连接器 （QIO-PSU电源单独销售） |
| LAN (PoE) | 千兆比特LAN连接（用于Q-LAN、PoE） |
| PoE规格 | 符合IEEE 802.3 Type 2, Class 4标准 兼容IEEE 802.3af Type 1, Class 3（在此功率水平下禁用功放） |
| LAN (直通) | 以太网菊花链连接 |
| 常规 | |
| 尺寸 | 5.5 x 8.62 x 1.59英寸(139.7 x 219.1 x 40.4毫米) |
| 重量 | 2.3磅 （1.04千克） |
| 安装配件 | 支持表面安装和壁挂安装（包含五金件） 支持机架安装； 1机架空间，半机架宽度（QIO-RMK机架套件单独销售） |
