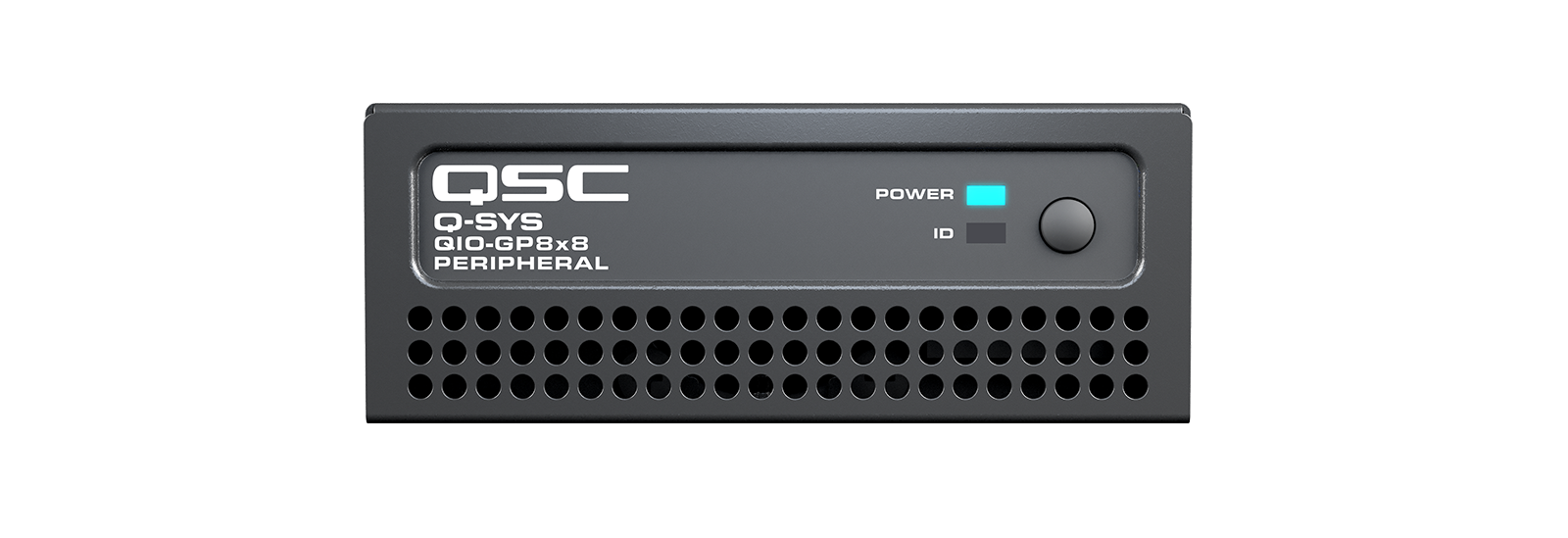

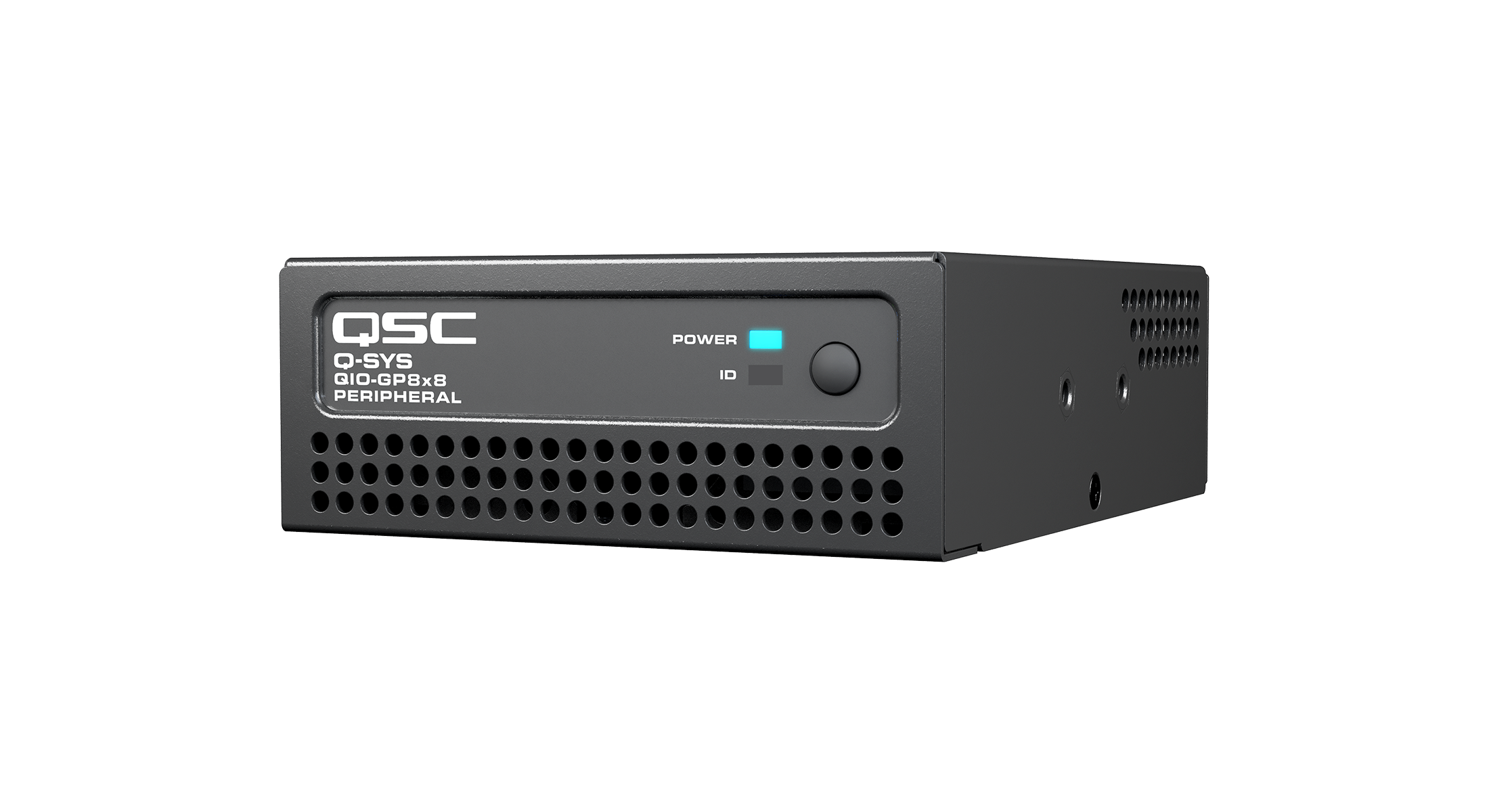

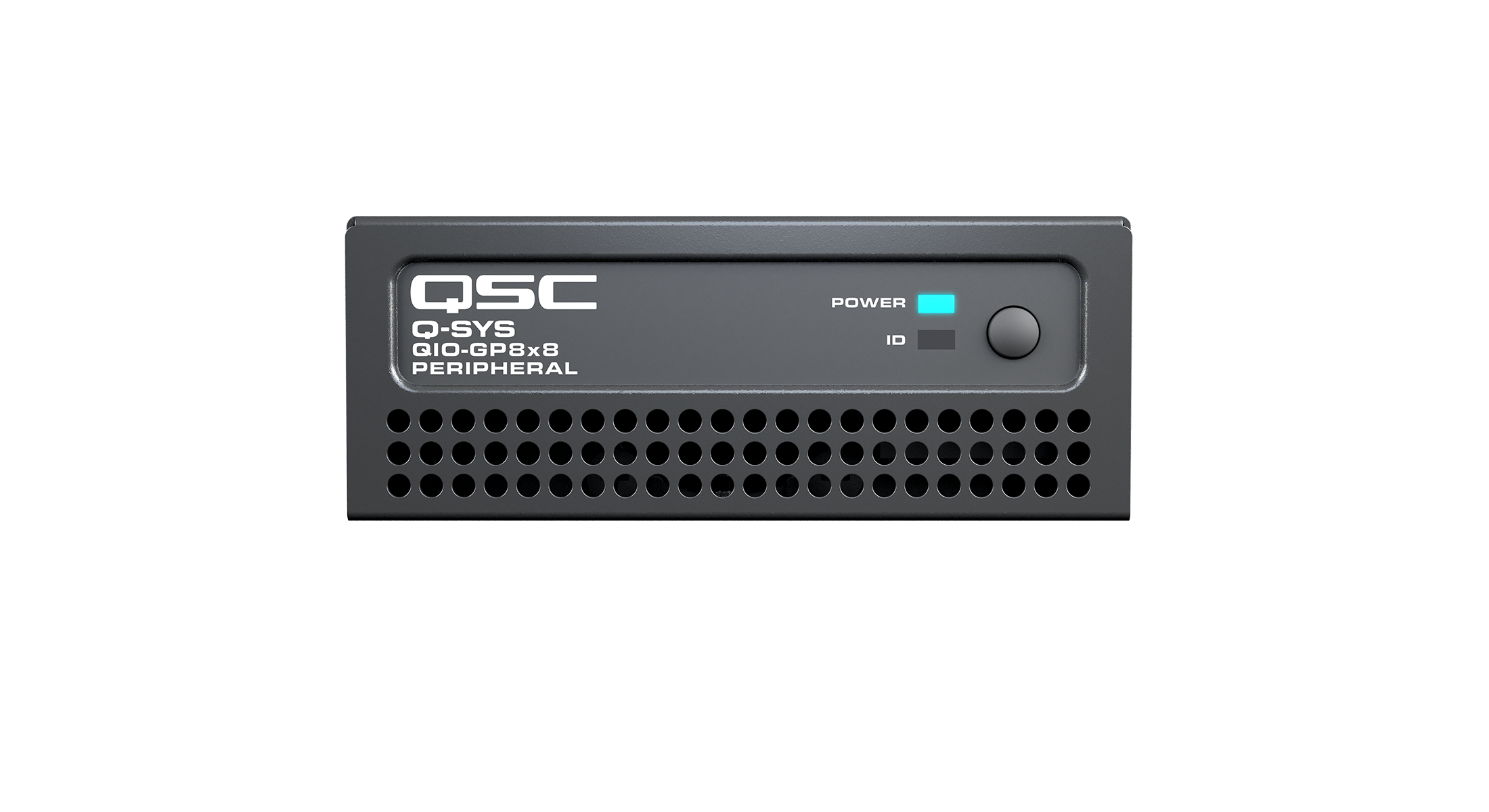

QIO-GP8x8

Expansor de E/S en red para Q-SYS
Q-SYS控制徽标

QIO-GP8x8 de Q-SYS amplía las capacidades de su sistema Q-SYS mediante conexiones GPIO, que permiten la interoperabilidad con dispositivos de control que no estén conectados a la red. Al separar las E/S locales del hardware de procesamiento, la Serie QIO ofrece E/S en red fácilmente escalables para cubrir la topología deseada.

Características y ventajas

  • Solución de conexión GPIO nativa en red para Q-SYS
  • Ocho (8) entradas lógicas y ocho (8) salidas lógicas
  • Alimentación a través de Ethernet (PoE)
  • Se pueden encadenar hasta cuatro expansores QIO con un solo cable de red (con alimentación DC local encadenada)
  • Integración drag-and-drop sencilla y administración completa a través del software Q-SYS Designer y Q-SYS Reflect Enterprise Manager

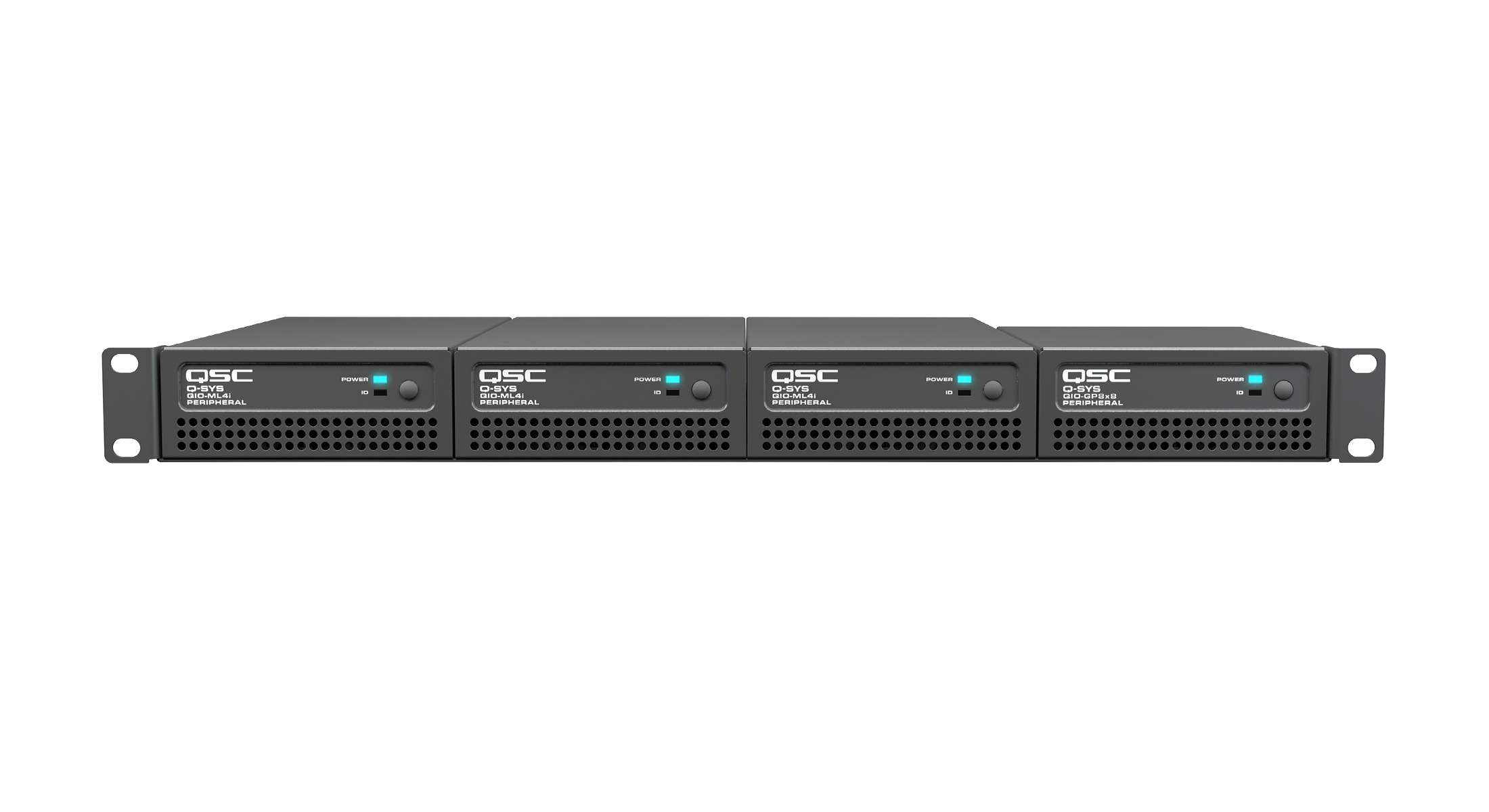

  • Montaje en superficie o en rack (1RU, cuarto de ancho)

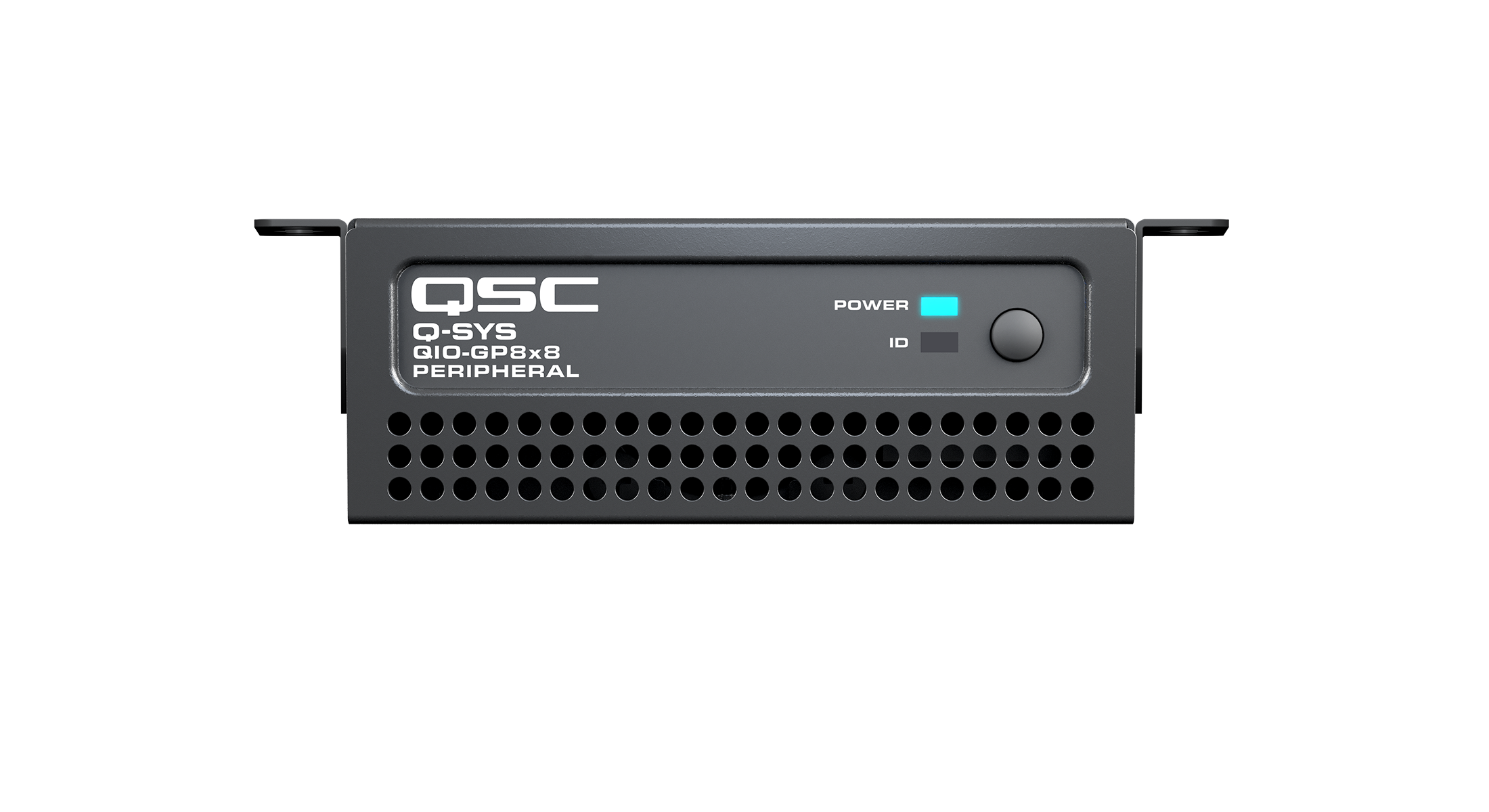

  • Incluye accesorios de montaje en superficie
  • Conectividad GPIO de red allí donde lo necesite
    QIO-GP8x8 le permite aportar más flexibilidad a su sistema Q-SYS para instalar conexiones de control GPIO donde sea necesario. QIO-GP8x8 cuenta con ocho (8) entradas y salidas lógicas para ofrecer expansiones GPIO a sistemas que deban interactuar con sensores de ocupación, botones, indicadores LED, timbres y demás. Además, todos los expansores de E/S de la Serie QIO son de tamaño reducido, por lo que pueden montarse en rack o en superficie.
  • Mayor personalización de E/S
    La Serie QIO está pensada para ofrecer una forma fácil de añadir conexiones de E/S en red a los sistemas Q-SYS, desvinculando la ubicación física de la E/S del hardware de procesamiento y así poder funcionar con arquitecturas de procesamiento centralizadas o distribuidas. Además, la Serie QIO permite personalizar la configuración de E/S y complementa a los nuevos Cores de Q-SYS, que se diseñaron con menos E/S (Core Nano, Core 8 Flex ó NV-32-H [Core Capable)).
图片，显示了办公空间中采用菊花链连接的QIO系列设备
  • Sencillez y escalabilidad
    Encadene hasta cuatro dispositivos de la Serie QIO de Q-SYS con un solo cable de red (con alimentación DC local en cadena) para utilizar menos puertos de red, evitar el desorden en los racks y permitir ampliaciones futuras de forma más rápida sin tener que conectar más cables de red. Opcionalmente, la Serie QIO también admite PoE, lo que permite hacer una conexión sencilla de un solo cable cuando los dispositivos no están en cadena.
  • Diseño exclusivo para Q-SYS
    La serie QIO ofrece una personalización de E/S en red nativa a Q-SYS, una plataforma de audio, video y control administrable en la nube, creada para ofrecer soluciones audiovisuales escalables y flexibles de cara al futuro.  Más información sobre Q-SYS.
Q-SYS外围设备和硬件的Q-SYS集成音视频教室的示意图和线路图

点击放大
规格参数 QIO-GP8x8

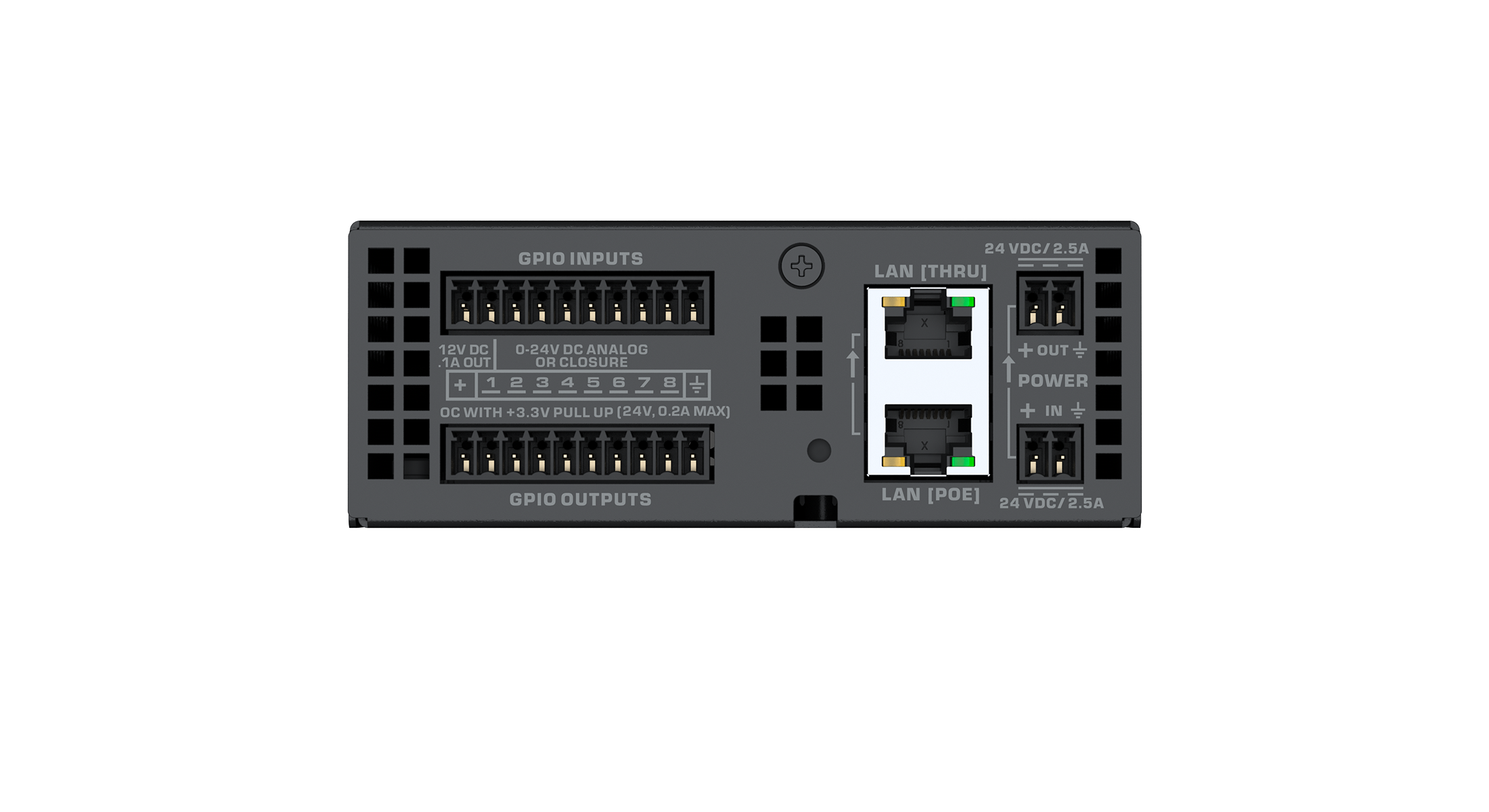

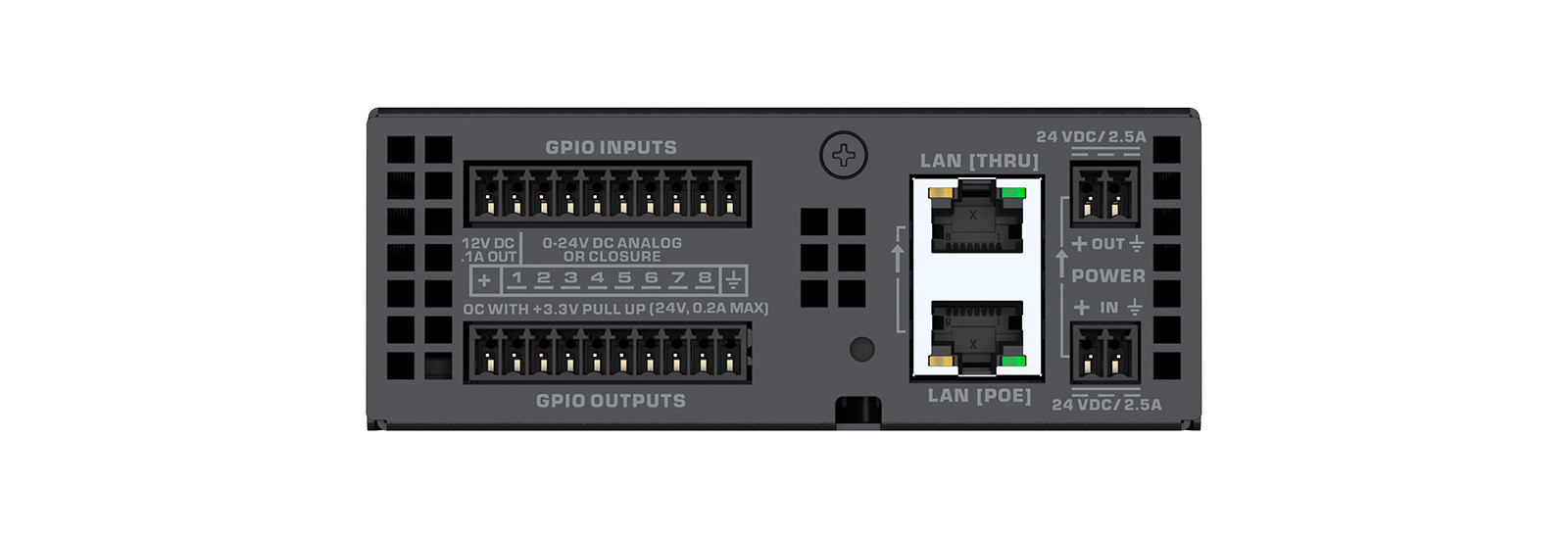

GPIO端口
通用输入 0-24 VDC模拟、数字或触点闭合输入；可配置为上拉到+12 V
通用输出 集电极开路，24 VDC @ 200 mA（最大灌入值）；内部上拉到3.3.V
GPIO 12 VDC电源插脚 每个针脚12 VDC输出，最大电流为100 mA，带自恢复保险丝
其他连接器
外接电源 24 VDC名义电压，使用欧标接头的最大电流为2.5 A，提供用于菊花链连接的第二连接器（QIO-PSU电源单独销售）
LAN (PoE) 千兆比特LAN连接（用于Q-LAN、PoE）
PoE规格 符合IEEE 802.3af Type 1
LAN (直通) 以太网菊花链连接
常规
尺寸 5.5 x 4.25 x 1.59英寸(139.7 x 108 x 40.4毫米)
重量 1.18磅（0.54千克）
安装配件 支持表面安装和壁挂安装（包含五金件）

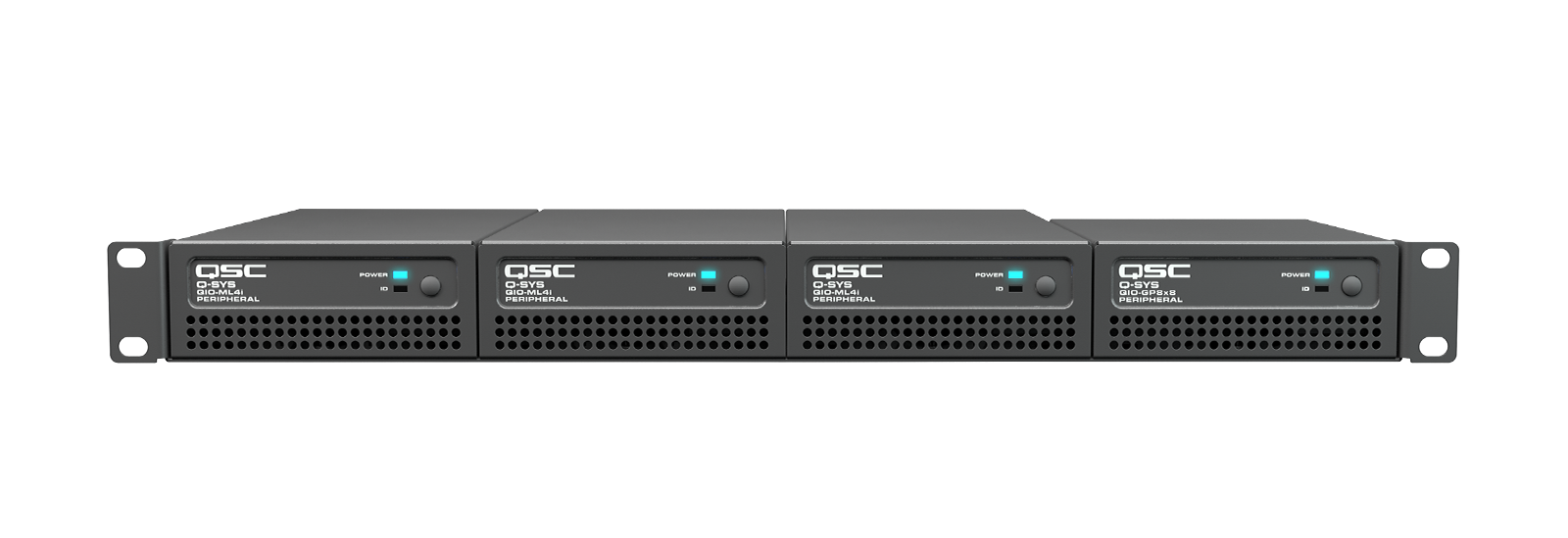

支持机架安装； 1机架空间，四分之一机架宽度（QIO-RMK机架套件单独销售）
环境
工作环境温度范围 0°C到+50°C *如果在多单元机架总成中安装GP8x8并且设备分别安装在各个侧面，设备放在上方或下方时的最大工作温度应不超过40°C。
湿度 0%-85%，30°C以下无冷凝
存储温度 -20°C到+70°C
合规 FCC 47 CFR Part 15、IC ICES-003、CE (EN55032, EN55035)、EU RoHS指令2011/65/EU、WEEE指令2012/19/EU、中国RoHS指令GB/T26572、EAC、UL、C-UL、 NOM-019



All specifications are subject to change without notice.
