QIO-LVR4
Expansor de E/S de control de Q-SYS
QIO-LVR4 de Q-SYS amplía las capacidades de su sistema Q-SYS que permiten la interoperabilidad con dispositivos de control que no estén conectados a la red a través de la conexión de relés de baja tensión. Separando las E/S locales del hardware de procesamiento, la Serie QIO ofrece E/S en red fácilmente escalables para cubrir la topología deseada.
Características y ventajas
- Solución nativa de conectividad de relé de baja tensión de red para Q-SYS
- 4个干接点闭合继电器电路，具有常开(NO)、公共(C)和常闭(NC)连接
- Alimentación a través de Ethernet (PoE)
- Se pueden encadenar hasta cuatro expansores QIO con un solo cable de red (con alimentación DC local en cadena)
- Integración drag-and-drop sencilla y administración completa a través del software Q-SYS Designer y Q-SYS Reflect
- Montaje en superficie o en rack (1RU, cuarto de ancho)
- Incluye accesorios de montaje en superficie
- QIO-RMK支架安装套件单独销售
- QIO-PSU直流电源单独销售
Nota: Este producto será compatible con el software Q-SYS Designer v9.12.
- Conectividad de control de red allá donde la necesite:
QIO-LVR4 le permite dotar a su sistema Q-SYS de una mayor flexibilidad para desplegar la conectividad de control donde más le convenga. QIO-LVR4 proporciona cuatro (4) relés de cierre de contactos con supresión de voltajes transitorios para interactuar con sistemas de iluminación de terceros, persianas motorizadas, sistemas ambientales y mucho más. Además, todos los expansores de E/S de la Serie QIO son de tamaño reducido, por lo que pueden montarse en rack o en superficie. - Mayor personalización de E/S:
La Serie QIO está pensada para ofrecer una forma fácil de añadir conexiones de E/S en red a los sistemas Q-SYS, desvinculando la ubicación física de las E/S del hardware de procesamiento para así poder funcionar con arquitecturas de procesamiento centralizadas o distribuidas. Además, la Serie QIO permite personalizar la configuración de E/S y complementa a los nuevos Cores de Q-SYS, que se diseñaron con menos E/S (Core Nano, Core 8 Flex o NV-32-H [Core Capable]). - Sencillez y escalabilidad:
Encadene hasta cuatro dispositivos de la Serie QIO de Q-SYS con un solo cable de red (con alimentación DC local en cadena) para utilizar menos puertos de red, evitar el desorden en los racks y permitir ampliaciones futuras de forma más rápida sin tener que conectar más cables de red. Opcionalmente, la Serie QIO también admite PoE, lo que permite hacer una conexión sencilla de un solo cable cuando los dispositivos no están en cadena. - Diseñados para Q-SYS:
La serie QIO ofrece una personalización de E/S en red nativa a Q-SYS, una plataforma de audio, video y control administrable en la nube, creada para ofrecer soluciones audiovisuales escalables y flexibles de cara al futuro.
| 规格参数 | QIO-LVR4 |
| 连接能力 | 4个干接点闭合继电器电路，具有常开(NO)、公共(C)和常闭(NC)连接 |
| 额定值 | 30 V AC @ 1A 24 V DC @ 2A |
| 面板指示灯和控制装置 | |

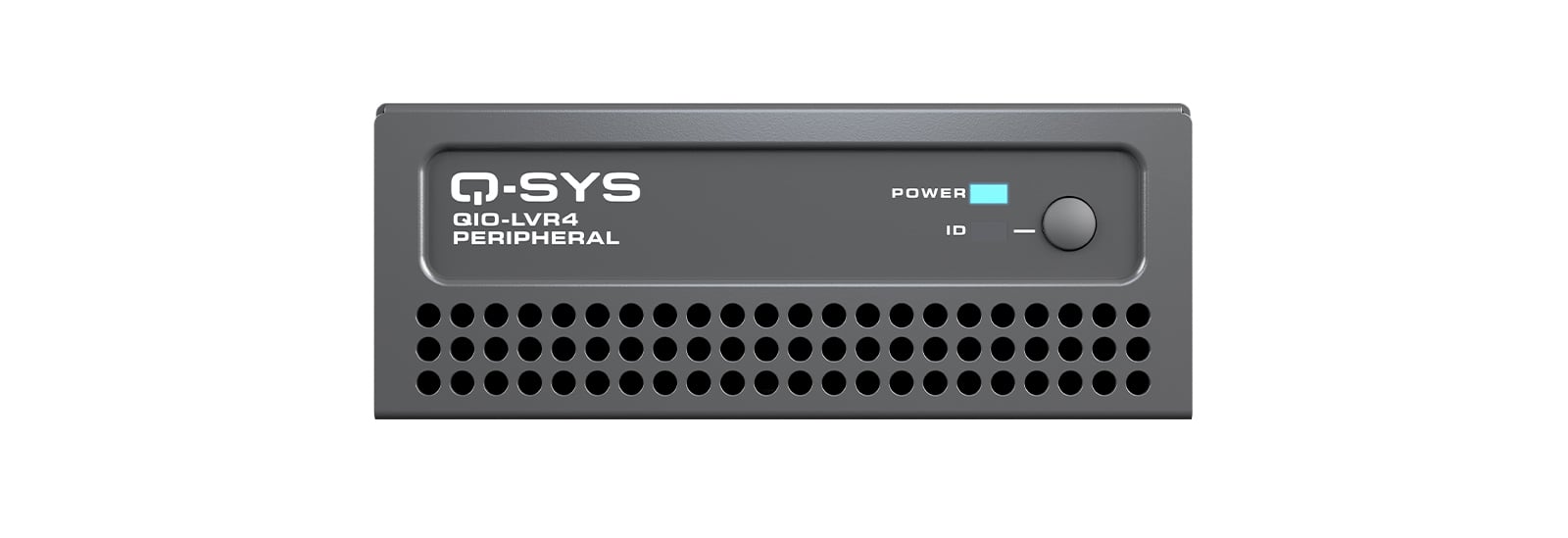

| 前面板LED指示灯 | 电源（蓝色LED）、ID（绿色LED） |
| 前面板控制 | ID按钮（瞬时） |

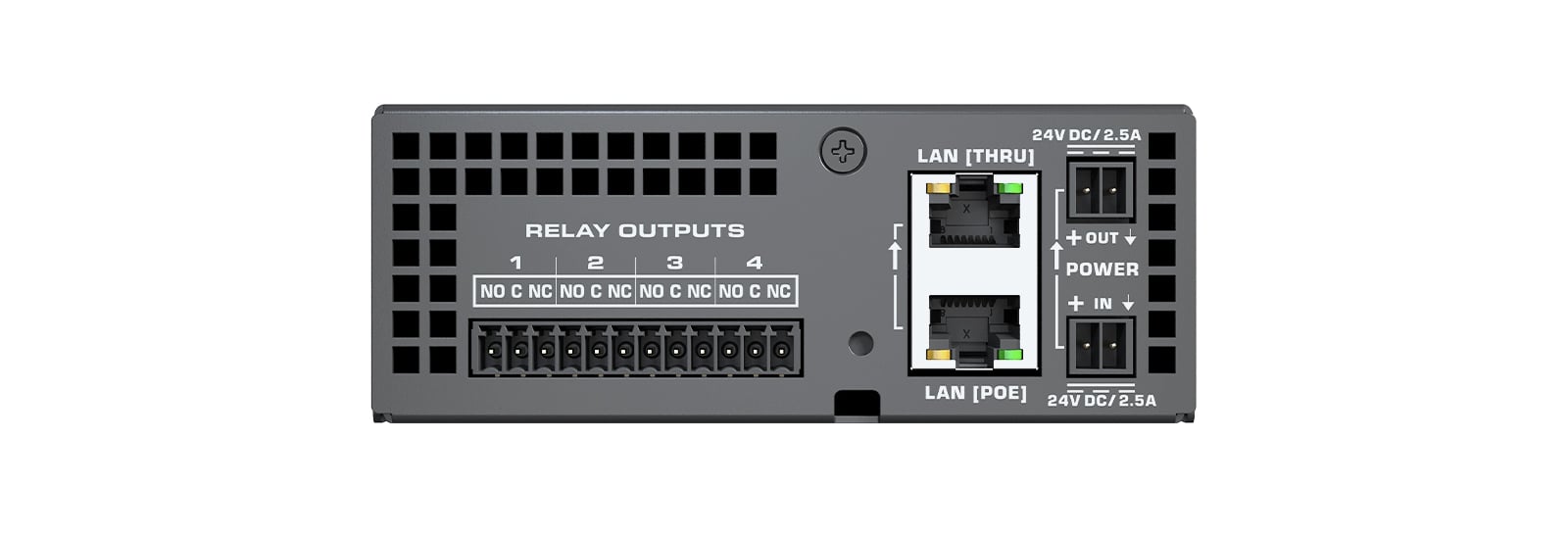

| 后面板指示灯 | LAN（直通） - 链路、速度、活动多色LED指示灯 |
| 其他连接器 | |
| 外接电源 | 24 VDC名义电压，使用欧标接头的最大电流为2.5 A，提供用于菊花链连接的第二连接器（QIO-PSU电源单独销售） |
| LAN (PoE) | 千兆比特LAN连接（用于Q-LAN、PoE） |
| PoE规格 | 符合IEEE 802.3af Type 1, Class 1 |
| LAN (直通) | 以太网菊花链连接 |
| 常规 | |
| 尺寸 | 5.5 x 4.25 x 1.59英寸(139.7 x 108 x 40.4毫米) |
| 重量 | 1.18磅（0.54千克） |
| 运输重量 | 1.84磅（0.83千克） |
| 安装配件 | 支持表面安装和壁挂安装（包含五金件） 支持机架安装； 1机架空间，半机架宽度（QIO-RMK机架套件单独销售） |
| 环境 | |
| 功耗 | 2.2 W（标称） |
| 工作环境温度范围 | 0° C到+50° C， |
| 湿度 | 30°C时，5%到85%相对湿度，无冷凝 |
| 存储温度 | -20° C到+70° C |
| 热负荷 | 7.5 BTU/小时 |
| 合规 | FCC Part 15 Subpart B、ICES-003:2020、cTUVus、can/CSA 22.2、IEC 62368-1、RoHS 2、WEEE、CE、EN 55032、EN 55035、RCM:AS/NZS CISPR 32、NOM、GB8898、GB13837、GB17625.1、中国RoHS、KS C 9035、KS C 9032、KC 62368-1 |
All specifications are subject to change without notice.
