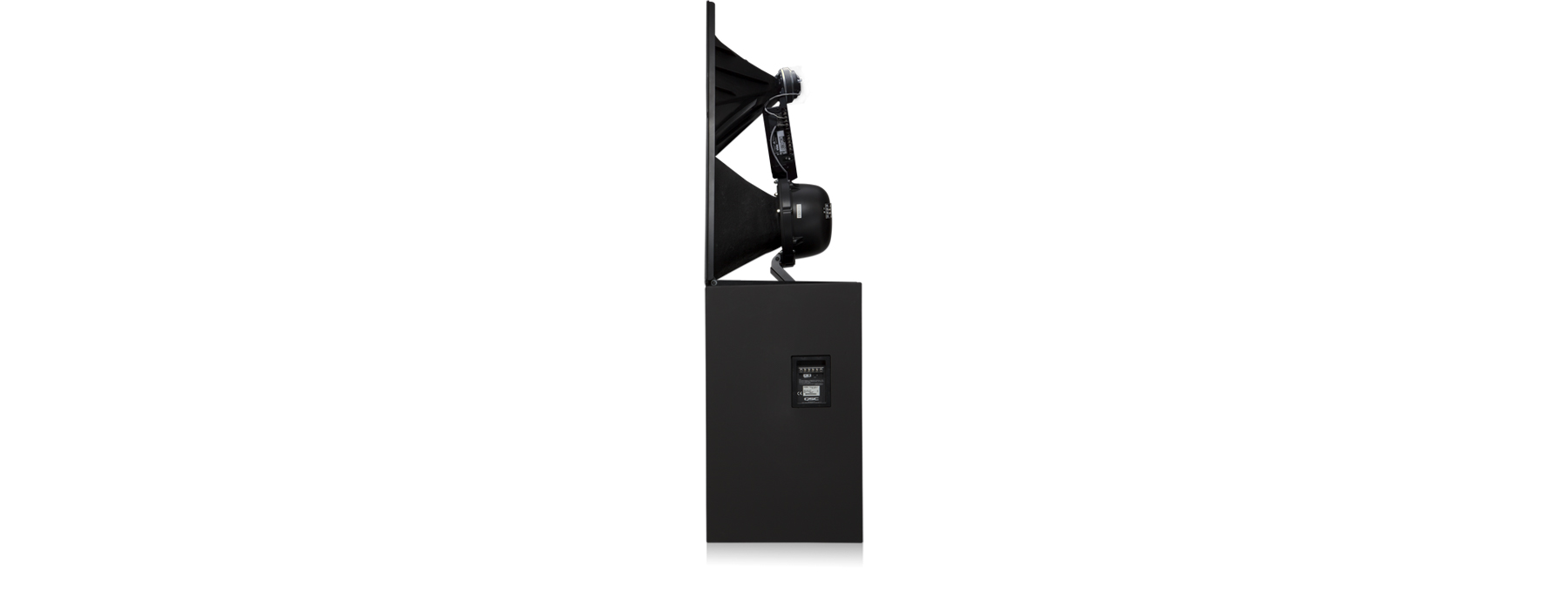

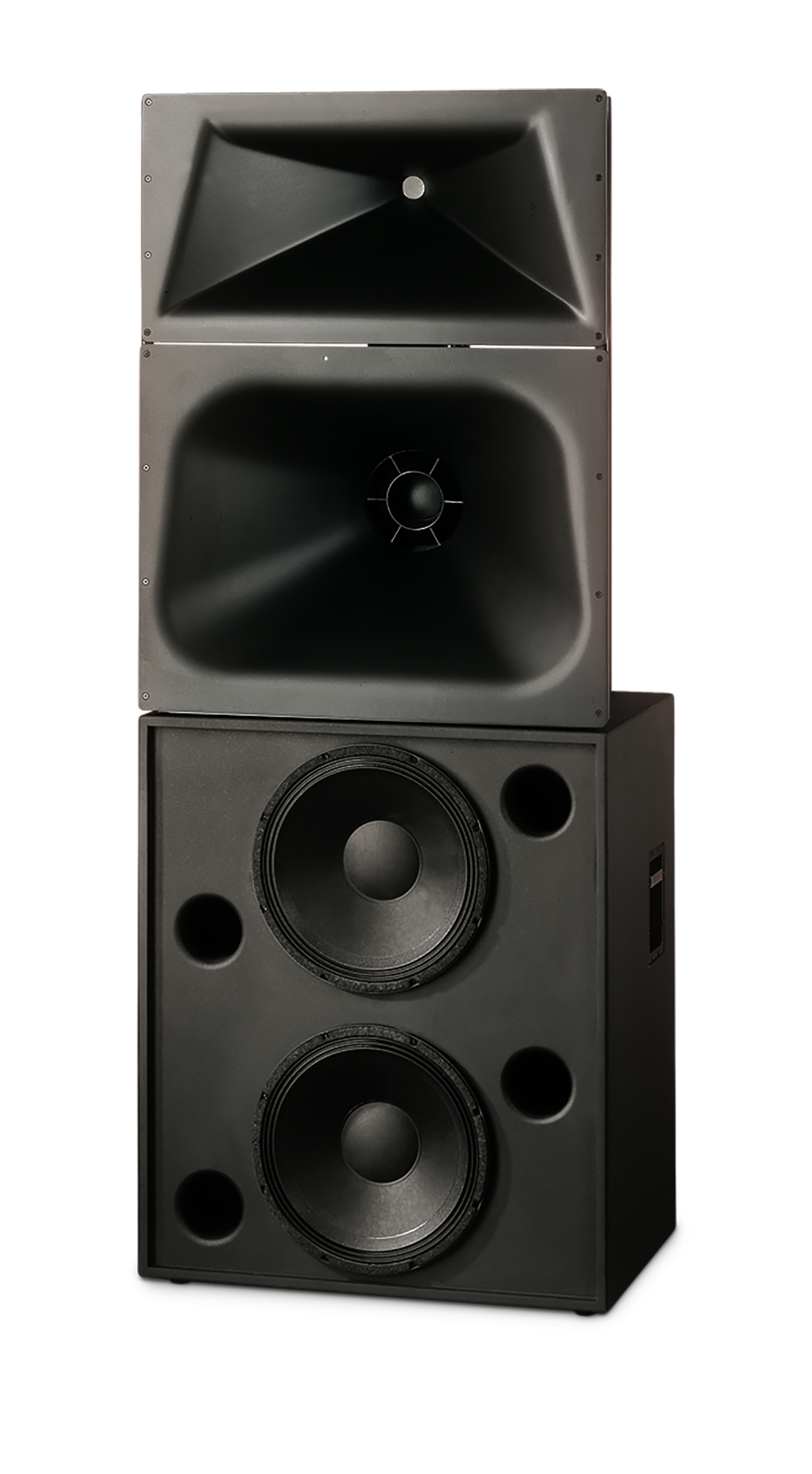

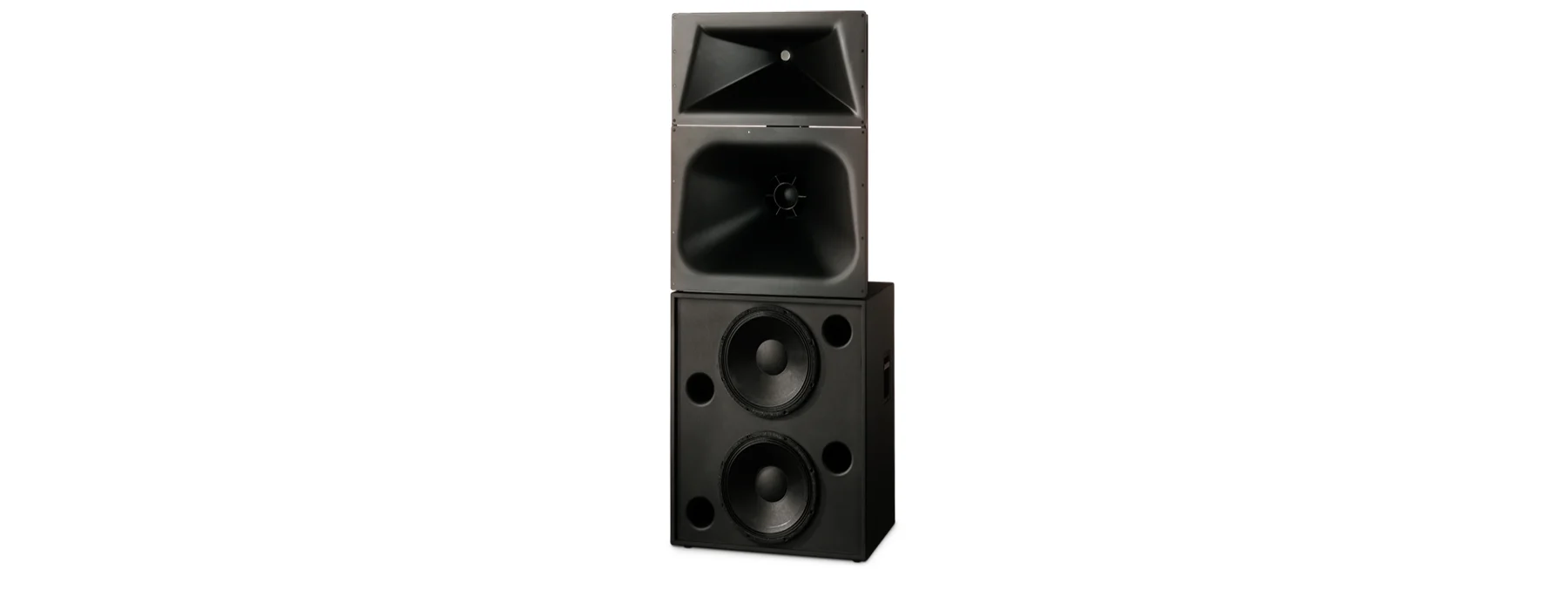

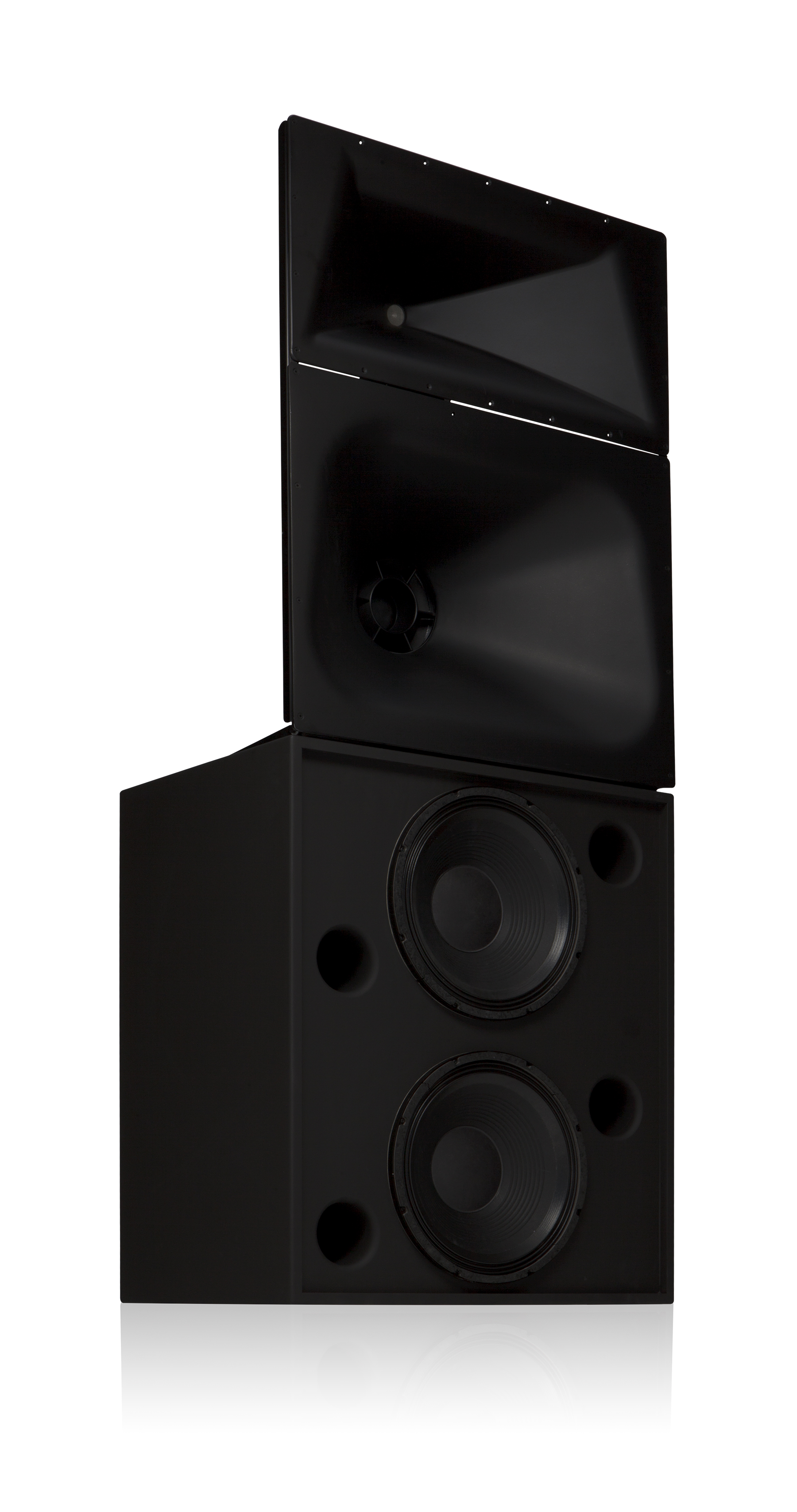

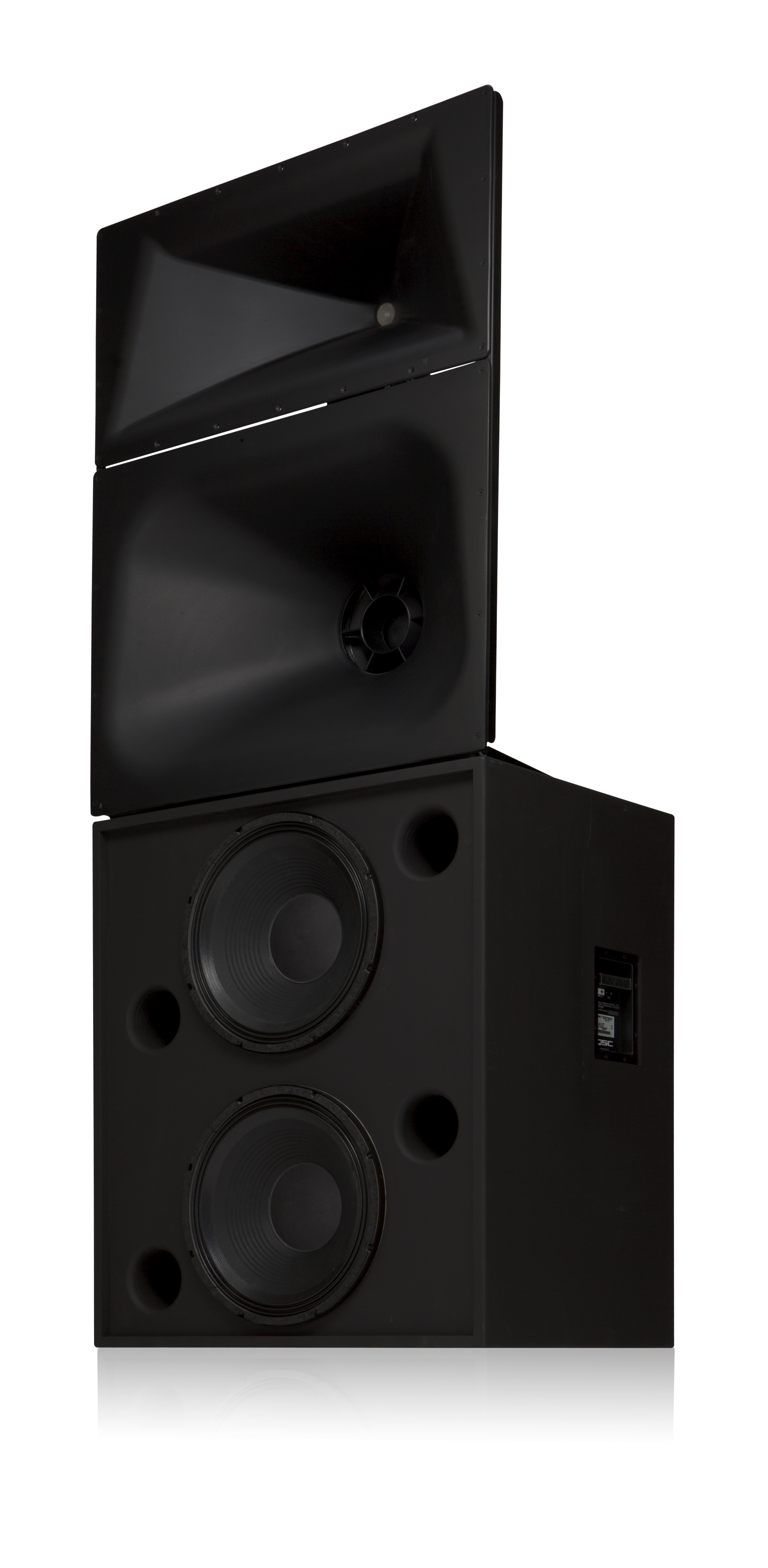

SC-223X
影院扬声器系统
产品优势
- 三分频双功放或无源银幕声道系统
- MH-1060X的覆盖角度为水平90°，垂直+20°至-30°
- LF-2215采用中密度板，并设有加固钢条
- 低失真波导管可以保证对白的清晰度
- 深度仅为20英寸，便于安装
| 规格 | SC-223X | ||
| 标称覆盖角 | 水平90° x 垂直+20°到-30° | ||
| 频段 | 37 Hz – 16 kHz (-6 dB) | ||
| 分频频率 | 300Hz，24 dB/八度音程（双功放模式下） | ||
| LF-2215 | MH-1060X | ||
| 阻抗 | 4欧姆 | 8欧姆 | |
| 灵敏度（功率1 W，距离1 米， 半空间条件下） | 98 dB | 103.5 dB（双功放） | 98 dB（无源） |
额定噪声功率 推荐的功放功率 |
450 W到1200 W |
200 W2
150 W到400 W |
500 W至1200 W（在无源模式下，使用次声滤波器） |
| 推荐设置 | 亚音速滤波器低于30 Hz，> 18 dB/倍频程 | 4阶LR分频器，分频点为300Hz，在双功放模式下使用QSC处理器设置 | |
| 连接器和控件 | 阻隔带螺丝接线端， 可以连接最大#10 AWG的绞合线。 | 阻隔带螺丝接线端，可以连接最大#10 AWG的绞合线和无源/双功放选择开关 | |
| 换能器 | 两个15英寸（381 毫米）高效扩展低音扬声器，配备3英寸铜音圈 | 10英寸高效中音单元，1.4英寸（36毫米）出口，2.4英寸钛振膜压缩驱动器 | |
| 箱体 | 准B4校准，带有完全向外张开导向口的箱体，对称导向设计，最低36Hz，中密度板材质，结构坚固，带有防破坏低音扬声器安装螺栓。 | 倾斜/平移支架 ±10°垂直倾斜 ±10°水平平移 | |
| 尺寸（高x宽x深） | 908 mm x 762 mm x 516 mm（35.75英寸 x 30英寸 x 20.3英寸） | 990 mm x 762 mm x 508 mm（39英寸 x 30英寸 x 20英寸） | |
| 重量 – 净重 | 78千克（172磅） | 37.2千克（82磅） | |
| 系统重量 | 115千克（254磅） | ||
1 最大输入功率根据IEC 60268-5中的建议测试，测试频段限制在30 Hz至 300kHz。
2 最大输入功率根据IEC 60268-5中的建议测试，测试频段限制在300 Hz至 16 kHz。
3 最大输入功率根据IEC 60268-5中的建议测试，测试频段限制在300 Hz至 16 kHz。
初步规格如有更改，恕不另行通知。
