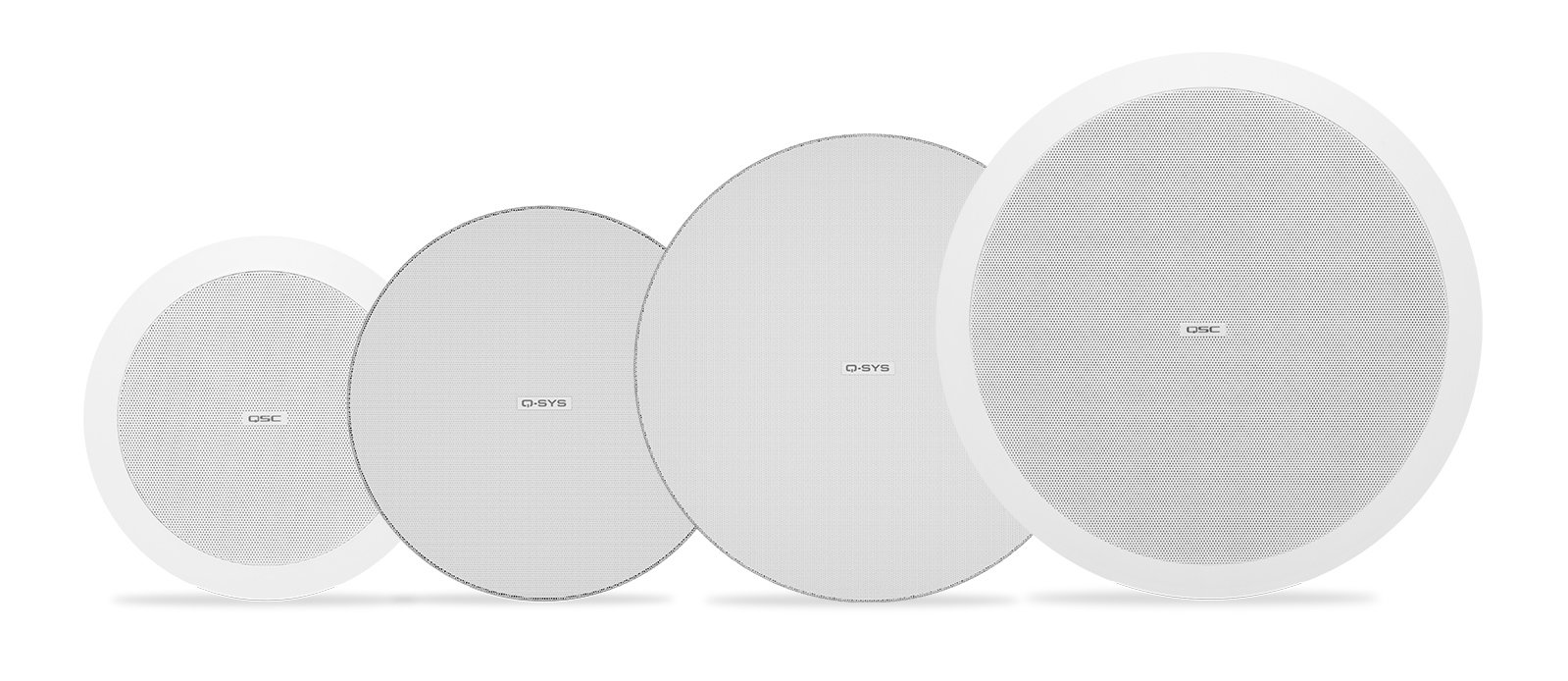

AcousticDesign系列（高级）
AcousticDesign™吸顶式扬声器提供多种型号，专门针对高保真应用需求定制。这些扬声器系统的清晰度和表现力极佳，可以为需要精致音频体验的安装场所提供清晰的音频表现力。
SELECT A MODEL
小驱动单元(4.5")
| AD-C4T | AD-C4T-ZB | AD-C4T-LP | AD-C4T-LPZB | |
| 系统类型 | 二分频 | 二分频 | 二分频浅罐 | 二分频浅罐 |
| 无边框设计 | - | ○ | - | ○ |
| 频段-10 dB (Hz) | 70Hz–20kHz | |||
| 标称覆盖角 | 150°锥形DMT™ | |||
| 输出（峰值声压级，距离1米） | 108 dB | |||
| 额定噪声功率¹ | 30 | |||
| 灵敏度² | 87.5 dB | 87.5 dB | 87 dB | 87.5 dB |
| 低频驱动器 | 4.5英寸（114毫米） | |||
| 高频驱动器 | 0.75英寸（19毫米） | |||
| 变压器抽头 | 70V:30、15、7.5、3.75W 和16欧姆旁路 100V:30、15、7.5W 和16欧姆旁路 | |||
| 输入连接器 | 欧式接线端子，带有并行输出端子 | |||
| 尺寸（宽 x 深） 英寸 | 9.06 x 6.94 | 9.06 x 6.94 | 11.02 x 3.93 | 11.02 x 3.93 |
| 尺寸（宽X深，单位为毫米） | 230 x 176 | 230 x 176 | 280 x 100 | 280 x 100 |
| Net Weight | 6.4磅（2.9千克） | 6.4磅（2.9千克） | 6.6磅（3千克） | 6.6磅（3千克） |
| Details | Details | Details | Details | |
¹IEC规定的连续测试信号，2小时，另有规定除外。
| ||||
大驱动单元(6.5")
| AD-C6T | AD-C6T-ZB | AD-C6T-LP | AD-C6T-LPZB | AD-C6T-HC | AD-C6T-HP | |||
| 系统类型 | 二分频 | 二分频 | 二分频浅罐 | 二分频浅罐 | 二分频 | 二分频 | ||
| 无边框设计 | - | ○ | - | ○ | - | - | ||
| 频段-10 dB (Hz) | 65Hz–20kHz | 65Hz–20kHz | 65Hz–20kHz | 65Hz–20kHz | 45Hz–20kHz | 58Hz–20kHz | ||
| 标称覆盖角 | 140°锥形DMT™ | 140°锥形DMT™ | 140°锥形DMT™ | 140°锥形DMT™ | 75°锥形 | 120°锥形 | ||
| 输出（峰值声压级，距离1米） | 112 dB | 112 dB | 112 dB | 112 dB | 116 dB | 115 dB | ||
| 额定噪声功率¹ | 60 | 60 | 60 | 60 | 120 W | 120 W | ||
| 灵敏度² | 88 dB | 88 dB | 88 dB | 88 dB | 90 dB | 89 dB | ||
| 低频驱动器 | 6.5英寸（165毫米） | |||||||
| 高频驱动器 | 0.75英寸（19毫米） | 0.75英寸（19毫米） | 0.75英寸（19毫米） | 0.75英寸（19毫米） | 1.4英寸（35.6毫米） | 1.4英寸（35.6毫米） | ||
| 变压器抽头 | 70V:60,30,15,7.5W 和16旁路 100V:60,30,15W 和16旁路 | |||||||
| 输入连接器 | 欧式接线端子，带有并行输出端子 | |||||||
| 尺寸（宽 x 深） 英寸 | 11.02 x 9.32 | 11.02 x 9.32 | 13.37 x 3.95 | 13.37 x 3.95 | 12 x 13.4 x 13.4 | 9.3 x 11 x 11 | ||
| 尺寸（宽X深，单位为毫米） | 280 x 237 | 280 x 237 | 340 x 100 | 340 x 100 | 313 x 340 x 340 | 235 x 280.5 x 280.5 | ||
| Net Weight | 9.5磅（4.3千克） | 9.5磅（4.3千克） | 9.3磅（4.2千克） | 9.3磅（4.2千克） | 19 磅（8.58千克） | 13.39磅（6.07千克） | ||
| Details | Details | Details | Details | Details | Details | |||
¹IEC规定的连续测试信号，2小时，另有规定除外。
| ||||||||
大驱动单元
| AD-C8T-ZB | AD-C10T-HPZB | AD-C820（已停产） | AD-C821（已停产） | AD-C1200（已停产） | |
| 系统类型 | 二分频 | 二分频 | 二分频，带导向口 | ||
|---|---|---|---|---|---|
| 无边框设计 | ○ | ○ | — | ||
| 频段-10 dB (Hz) | 58 Hz - 20 kHz | 68 Hz - 20 kHz | 52 Hz-18 kHz | 37 Hz-18 kHz | |
| 标称覆盖角 | 90°锥形DMT | 90°锥形DMT | 90°锥形 | ||
| 额定功率 | 连续功率200 W @ 8Ω，额定功率400 W | 连续功率250 W @ 8Ω，额定功率500 W | 200 W（100小时） | 300 W（100小时） | |
| 灵敏度 | 92.5 dB @ 1 W/1米 | 92.5 dB @ 1 W/1米 | 91 dB | 93 dB | |
| 低频驱动器 | 8英寸（203毫米），2.0英寸（50.8毫米）音圈，铁磁 | 10英寸（254毫米），2.0英寸（50.8毫米）音圈，铁磁 | 8英寸耐候型纸盆低音单元 | 12英寸耐候型纸盆低音单元，75毫米音圈，铁磁 | |
| 高频驱动器 | 同轴压缩驱动器，1.5英寸（38.1毫米）音圈 | 同轴压缩驱动器，1.5英寸（38.1毫米）音圈 | 1.4英寸同轴压缩驱动器 | 1.75英寸同轴压缩驱动器 | |
| 变压器抽头(70v/100v) | 25 W、50 W、100 W、200 W / 50 W、100 W、200 W | 25 W、50 W、100 W、200 W / 50 W、100 W、200 W | 70 V: 100、50、25、12.5 W 100 V：100、50、25 W 16Ω（可在外部选择） | 70 V：150、75、 37.5 W 100V：150、75、37.5、18.2 W 16Ω（可在内部选择） | |
| 输入连接器 | 4针0.2英寸（5毫米）欧式接线端子，支持并联输出 | 4针0.2英寸（5毫米）欧式接线端子，支持并联输出 | AD-C820: 陶瓷底座 AD-C821：4针欧式接线端子 防火子腔室 | 陶瓷接线柱 防火子腔室 | |
| 尺寸（高x宽x深，单位为英寸） | 13.5 x 13.5 x 13.75 | 13.5 x 13.5 x 13.75 | 14.9 x 14.9 x 8.3 | 23 x 18 x 15.5 | |
| 尺寸（高 x宽x深，单位为毫米） | 342.9 x 342.9 x 349.25 | 342.9 x 342.9 x 349.25 | 379 x 379 x 211 | 584 x 454 x 393 | |
| Net Weight | 23.7磅（10.75千克） | 23磅（10.5千克） | 17.5磅/ 7.9千克 | 78磅/35.3千克 | |
| Details | Details | Details | Details | Details | |
1 IEC规定的连续测试信号，2小时，另有规定除外。
| |||||
低音炮/卫星扬声器
| AD-C.SUB | AD-C.SAT | |
| 系统类型 | 低音炮 | 卫星扬声器 |
|---|---|---|
| 频段-10 dB (Hz) | 45 Hz - 150 Hz | 150 Hz - 20 kHz |
| 标称覆盖角 | N/A | 170°锥形 |
| 输出（峰值声压级，距离1米） | 106 dB | 96 dB |
| 额定噪声功率 | 100 W | 25 W |
| 灵敏度 | 86 dB | 82 dB |
| 低频驱动器 | 6.5英寸（165毫米） 双音圈 | N/A |
| 高频驱动器 | N/A | 2.75英寸（70毫米） |
| 变压器抽头 | 70 V：100、50、25、12.5 W和4 Ω旁路 100V：100、50、25 W和4 Ω旁路 | 16 Ω |
| 连接器 | 单声道输入： 4极欧式接线端子，带直通输出 高通单声道输出: 2个4针欧式接线端子，用于4个卫星扬声器 | 2极欧式接线端子 |
| 尺寸（宽 x 深，单元为英寸） | Ø13.4 x 10 | Ø5.9 x 3.4 |
| 尺寸（宽 x 深，单位为毫米） | Ø340 x 254 | Ø150 x 86 |
| Net Weight | 19.2磅（8.7千克） | 1.39磅（0.6千克） |
| Details | Details |
所有规格如有变更，恕不另行通知
低音炮
| AD-C8T-SWZB | AD-C81Tw（已停产） | |
| 系统类型 | 吸顶式低音炮，低音反射 | 带通风口低音炮 |
|---|---|---|
| 无边框设计 | ○ | N/A |
| 频段-10 dB (Hz) | 53 Hz - 195 Hz | 28 Hz-208 Hz |
| 标称覆盖角 | 全向 | N/A |
| 额定功率 | 连续功率250 W @ 8Ω，额定功率500 W | 100 W（100小时） |
| 灵敏度 | 92.3 dB @ 1 W/ 1米 | 92 dB |
| 低频驱动器 | 8英寸（203毫米），2.0英寸（50.8毫米）音圈，铁磁 | 8英寸耐候型， 聚丙烯纸盆低音单元， 橡胶振膜边圈 |
| 高频驱动器 | N/A | N/A |
| 变压器抽头(70v/100v) | 25 W、50 W、100 W、200 W / 50 W、100 W、200 W | 70 V: 60、30、15、7.5 W 100 V：60、30、15 W 8欧姆，可在外部选择 |
| 输入连接器 | 4针0.2英寸（5毫米）欧式接线端子，支持并联输出 | 陶瓷接线柱或4针欧式接线端子， 防火子腔室 |
| 尺寸（宽 x 深，单元为英寸） | 13.5 x 13.5 x 13.75 | 12.6 x 14.5 |
| 尺寸（宽 x 深，单位为毫米） | 342.9 x 342.9 x 349.25 | 321 x 368 |
| Net Weight | 22.4磅（10.1千克） | 20磅 / 9.1千克 |
| Details | Details |
All specifications are subject to change without notice.
配件
| 底圈 | 新建筑安装环 | 完全固定海洋级网罩/卡环 | 黑色吸顶式网罩 | 零边框固定环 | ||||
| AD-C4T | AD-MR4 | - | - | - | - | |||
|---|---|---|---|---|---|---|---|---|
| AD-C4T-ZB | AD-MR4 | - | - | - | - | |||
| AD-C4T-LP | AD-MR6 | - | AD-MC245 AD-MG245 | - | - | |||
| AD-C4T-LPZB | AD-MR6 | - | - | AD-C254BG | - | |||
| AD-C6T | AD-MR6 | - | AD-MC245 AD-MG245 | - | - | |||
| AD-C6T-ZB | AD-MR6 | - | - | AD-C254BG | - | |||
| AD-C6T-LP | AD-MR8 | - | - | - | - | |||
| AD-C6T-LPZB | AD-MR8 | - | - | AD-C305BG | - | |||
| AD-C820 | - | - | - | - | - | |||
| AD-C821 | AD-MRS | AD-NCS | - | - | - | |||
| AD-C1200 | - | - | - | - | - | |||
| AD-C81Tw | AD-MRS | AD-NCS | - | - | - | |||
| AD-C6T-HP | AD-MR6 | - | - | AD-C254BG | AD-C245C | |||
| AD-C6T-HC | AD-MR8 | - | - | AD-C305BG | AD305C | |||
| ||||||||
