AcousticDesign系列（高级）

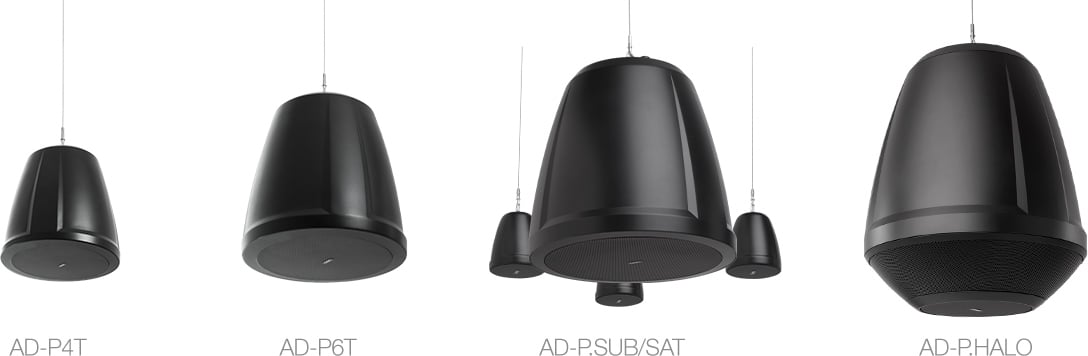

AcousticDesign系列吊挂扬声器系列合照主图

AcousticDesign™系列吊挂安装扬声器是一款二分频扬声器，非常适合各种使用70 / 100 V或16 Ω配置的前场和后场扩音应用。

AcousticDesign™系列为集成商提供品质卓越的安装式音响解决方案，兼具性能、一致的覆盖范围和美观性。AcousticDesign™系列经过专门设计，可以在吸顶安装、表面安装和吊挂安装中保持一致的音调特性，帮助集成商在混合安装中实现无缝过渡。

Microsoft Teams认证

SELECT A MODEL

  AD-P4T AD-P6T
系统类型 二分频 二分频
频段-10 dB (Hz) 65 - 20k Hz 55 – 20k Hz
标称覆盖角 150°锥形DMT 135°锥形DMT
输出（峰值声压级，距离1米） 108 dB 112 dB
额定噪音
功率1		 30 60
灵敏度2 87.9 88
低频驱动器 4.5英寸（114毫米） 6.5英寸（165毫米）
高频驱动器 0.75英寸（19毫米） 0.75英寸（19毫米）
变压器抽头 70 V：30、15、7.5、3.75 W和16 Ω旁路

100 V：30、15、7.5 W和16 Ω旁路		  70 V：60、30、15、7.5 W和16 Ω旁路

100 V：60、30、15 W和16 Ω旁路
输入连接器 欧式接线端子，带有并行输出端子
尺寸（高 x 宽 x 深），英寸 9.3 x 10.7英寸 11.3 x 12.7英寸
尺寸（高 x宽x深，单位为毫米） 237 x 272毫米 287 x 323毫米
Net Weight 6.5磅（2.9千克） 9磅（4.1千克）
  Details Details

1 IEC规定的连续测试信号，2小时，另有规定除外。
2 变压器连接旁路，功率为1w，距离1米，2π（无限挡板），平均频率为200-10kHz，轴上。

All specifications are subject to change without notice.

AD-P.HALO

  AD-P.HALO
系统类型 集成低音炮/卫星扬声器
频段-10 dB (Hz) 40 Hz - 20 kHz
标称覆盖角 110°锥形
输出（峰值声压级，距离1米） 111 dB
额定噪音
功率1		 100
灵敏度2 86
低频驱动器 6.5英寸（165.1毫米）
高频驱动器 4 x 2.75英寸(69.85毫米)
变压器抽头  70 V：12.5、25、50、100

100 V：25、50、100
输入连接器 4针公/母欧式接线端子，带直通和锁紧螺钉
尺寸（高 x 宽 x 深），英寸 17.04 x 13.37英寸
尺寸（高 x宽x深，单位为毫米） 433 x 339.7 mm
Net Weight 10.2 千克（22.5磅）
  Details

1 IEC规定的连续测试信号，2小时，另有规定除外。
2 变压器连接旁路，功率为1w，距离1米，2π（无限挡板），平均频率为200-10kHz，轴上。

All specifications are subject to change without notice.

吊挂安装

  AD-P.SUB AD-P.SAT
系统类型 低音炮 卫星扬声器
频段-10 dB (Hz) 55 Hz - 150 Hz 150 Hz - 20 kHz
标称覆盖角 N/A 170°锥形
输出（峰值声压级，距离1米） 106 dB 96 dB
额定噪声功率 100 W 25 W
灵敏度 86 dB 82 dB
低频驱动器 6.5英寸（165毫米）
双音圈		 N/A
高频驱动器 N/A  2.75英寸（70毫米）
变压器抽头 70 V：100、50、25、12.5 W和4 Ω旁路
100 V：100、50、25 W和4 Ω旁路		 16 Ω
连接器 单声道输入： 4极欧式接线端子，带直通输出
高通单声道输出: 2个4针欧式接线端子，用于4个卫星扬声器		 2极欧式接线端子
尺寸（宽 x 深，单元为英寸） Ø13.6 x 13.8 Ø4.3 x 4.5
尺寸（宽 x 深，单位为毫米） Ø345 x 350 Ø110 x 115
Net Weight 7.5千克（16.5磅） 0.92磅（0.43千克）
  Details Details

All specifications are subject to change without notice.
