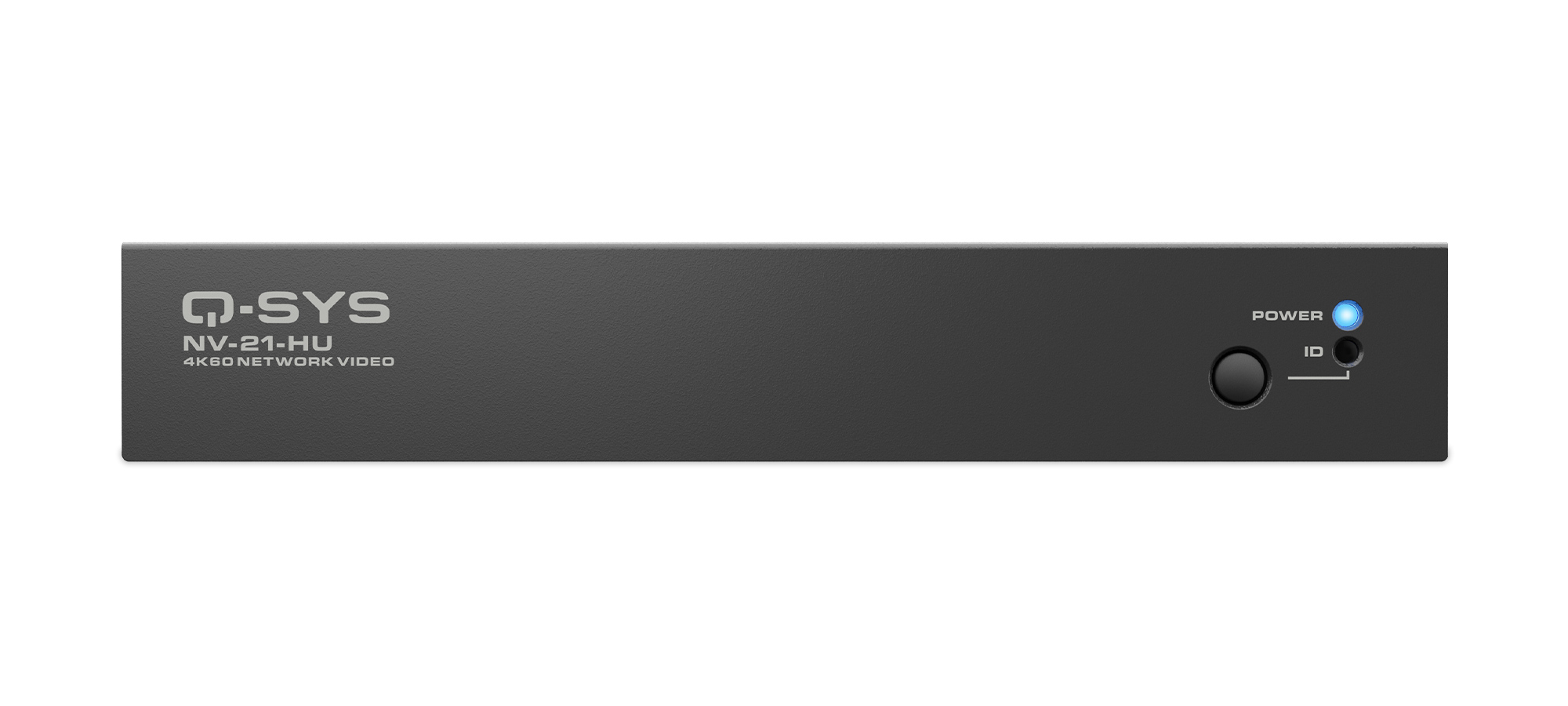

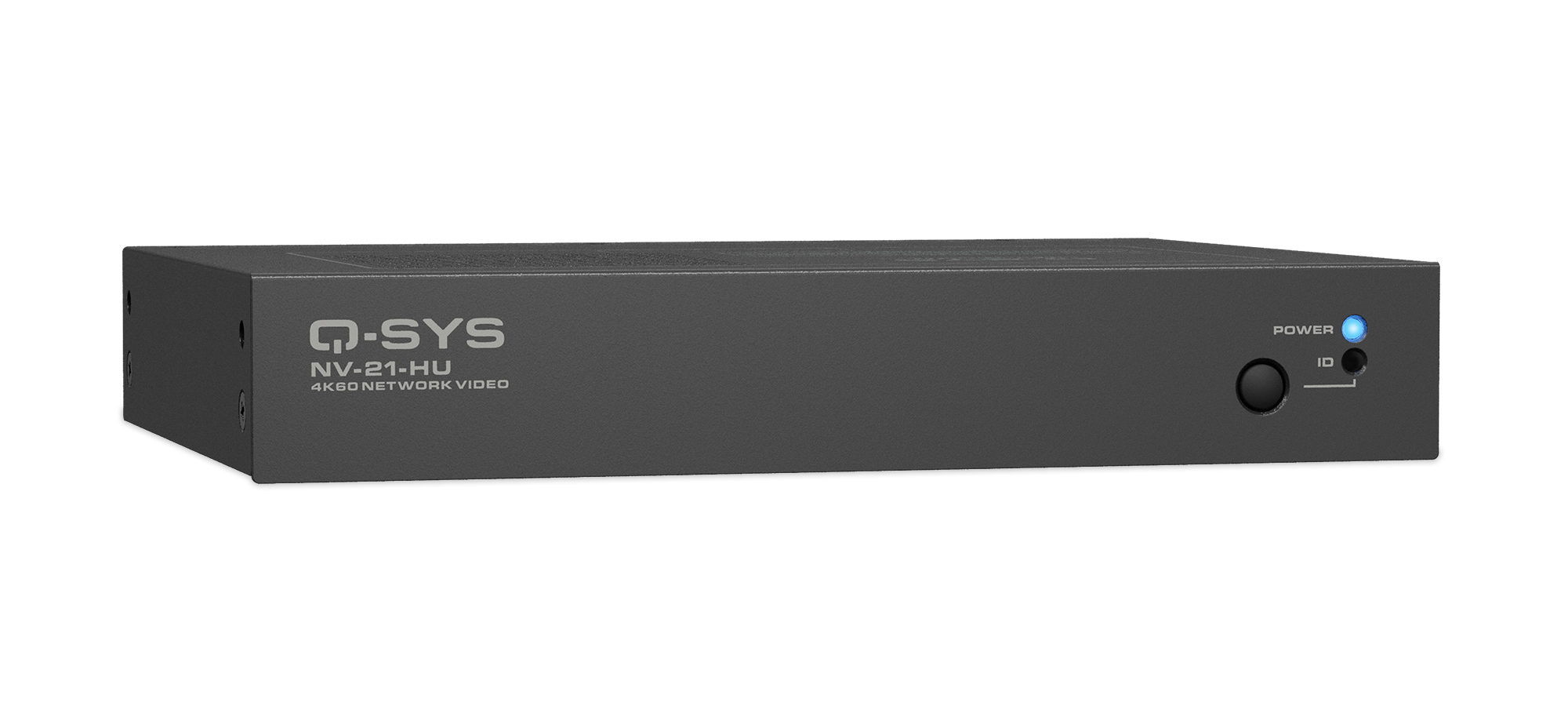

Q-SYS NV系列NV-21-HU是Q-SYS平台上的下一代原生视频分发产品。NV-21-HU是一款可以通过软件配置的终端,也是一种单线缆解决方案,通过USB-C就可以实现音视频分发、音视频桥接和设备充电。NV-21-HU尺寸紧凑,I/O数量少,非常适合会议室、学习空间、酒店和娱乐场所。NV-21-HU可与其他Q-SYS NV系列视频终端搭配使用,提高了系统设计的灵活性。与所有Q-SYS产品一样,NV-21-HU提供原生集成和控制,简化了配置和操作。




功能和优点

单线缆解决方案: Q-SYS NV-21-HU简化了用户体验并直观地支持各种设备。只需要通过USB-C与NV-21-HU连接,用户的设备可以通过Q-SYS Shift™视频编解码器分发高达4K60 4:4:4视频、将Q-SYS视频摄像机和音频信号集成到支持的协作应用中,并同时为设备充电1

最大限度地提高设计和规格的灵活性: NV-21-HU可在Q-SYS Designer Software中通过软件配置为编码器或解码器,并能够在HDMI或USB-C模式下运行,支持更多类型的用户设备,且无需适配器或转换器。此外,NV-21-HU支持在必要时作为音视频桥接终端。

HDMI模式:在HDMI模式下,NV-21-HU可从HDM 输入进行视频分发,并使用USB-C连接提供音视频桥接和设备充电功能。

USB-C模式:在USB-C模式下,NV-21-HU可通过USB-C连接实现视频分发、音视频桥接和设备充电功能。

支持双串流(设置为编码器时):HDMI输入和USB-C都能将单独的视频流编码并串流到网络(最大分辨率1080p)。Q-SYS Designer Software v9.10及更高版本支持。

尺寸合适: NV-21-HU为设计人员提供了NV系列中更紧凑的端点。更小的设计和更少的I/O(与Q-SYS NV-32-H相比),可在各种应用中实现简单且可扩展的设计,包括会议室、学习空间、酒店和娱乐设施。

专为Q-SYS设计: Q-SYS NV系列网络视频终端是Q-SYS原生设备,由Q-SYS操作系统提供支持;该软件基础通过单个应用管理NV系列终端和所有其他Q-SYS产品。Q-SYS平台的现代IT架构和开发工具让由经批准的Q-SYS合作伙伴以及全球Q-SYS开发人员社区开发的第三方设备的整个生态系统都可以使用Q-SYS Open中的现成工具。

1. 任何通过USB-C连接充电的设备都需要外接电源。 NV-21-PSU需单独购买。

配置选项

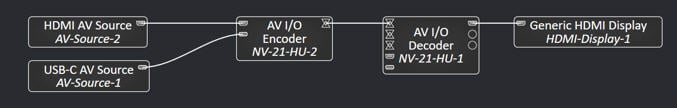

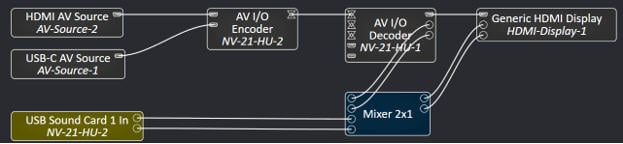

显示作为编码器的NV-21-HU的接线图,采用三种模式:HDMI、USB-C和双路流式传输

点击放大

下图显示了NV-21-HU设置为解码器时,在两种模式(HDMI和USB-C)下的接线方式

点击放大

应用图

采用Q-SYS硬件(包括NV-21-HU )的会议室示意图

点击放大

采用Q-SYS硬件(包括NV-21-HU )的会议室示意图

点击放大

采用Q-SYS硬件(包括NV-21-HU )的阶梯教室示意图

点击放大

采用Q-SYS硬件(包括NV-21-HU )的餐厅示意图

点击放大

规格

视频输入/输出
HDMI 2.0输入 1x HDMI 2.0,能够接收高达4K60 4:4:4的输入视频格式
USB-C输入 1x USB 3.2 Gen 1x1 (5Gbps) Type-C设备端口
- 支DisplayPort Alt模式(DP 1.4 Sink)
- 能够接收高达4K60 4:4:4的输入视频格式
HDMI 2.0输出 1x HDMI能够缩放和输出高达4K60 4:4:4的视频格式
缩放器(Scaler) HDMI输出具有强大的4K60 4:4:4缩放器,可以适应最具挑战性的分辨率和帧率转换。
音频I/O
HDMI输入 8通道PCM音频1,Q-SYS路由
USB Type C输入 8通道PCM音频1,1x1扬声麦克风1,2x2声卡1,Q-SYS可路由
HDMI输出 8通道PCM音频1,Q-SYS路由
常规
尺寸 7.3 x 5.2 x 1.2英寸
(185 x 131.5 x 30.5毫米)
重量 1.75磅(794克)
安装配件 包括柔性表面安装五金件
其他
USB Type C输入 USB 3.2 Gen 1x1 (5Gbps) Type-C设备端口
- 支持DisplayPort Alt模式(DP 1.4 Sink)
- USB供电功率高达65W3
USB Type A输入 USB HID路由
- 5 V DC 900 mA
LAN 符合1000BASE-T、2.5GBASE-T标准
以太网供电 PoE Type 3, Class 5(PD为40W,PSE为45W)2
辅助电源 12V DC 9 A电源。NV-21-PSU需单独购买。3
环境
工作环境温度范围 0°至40°C
湿度 5至90相对湿度%,无冷凝
存储温度 -20°至70° C
预期产品生命周期 10年

1. 在限定时间内,购买每个NV-21-HU均附送该许可(直到进一步通知)。
2. 当通过PoE供电时,NV-21-HU无法通过USB-C连接为设备充电
3.任何通过USB-C连接充电的设备都需要外接电源。
