PL系列
Q-SYS高性能扬声器
Q-SYS PL系列提供了一整套安装式高性能扬声器，专门用于为Q-SYS系统提供卓越音效，适合各种应用场景，包括娱乐场所、企业和高校。从礼堂和餐厅到夜总会和体育场馆，PL系列提供多种规格，可以帮助您为各种独特空间设计理想的音响体验。搭配各种传统的高性能音频解决方案使用，可以充分发挥Q-SYS的强大功能和灵活性，可将一体化的音视频及控制体验扩展到前场应用。
为客户打造理想的系统
Q-SYS PL系列扬声器提供丰富的选项，能够为需要高性能音响的场馆提供理想的解决方案。所有型号均采用耐候型箱体(IP54)，是室内和有防护的室外应用的理想选择。
为娱乐场馆打造完整的控制和监控解决方案
Q-SYS平台提供功能全面的控制引擎，支持您为场馆中的相关人员部署直观的用户控制系统，并让每个相关人员都掌握系统表现；而Q-SYS Reflect Enterprise Manager则让您可以在任何地方远程监控和管理整个系统。
流畅的Q-SYS体验
PL系列高性能扬声器可以作为整个Q-SYS系统产品组合中的一部分，
为各种场馆提供一体化的音视频及控制体验，
从礼堂或阶梯教室，到表演艺术场馆或运动场馆。

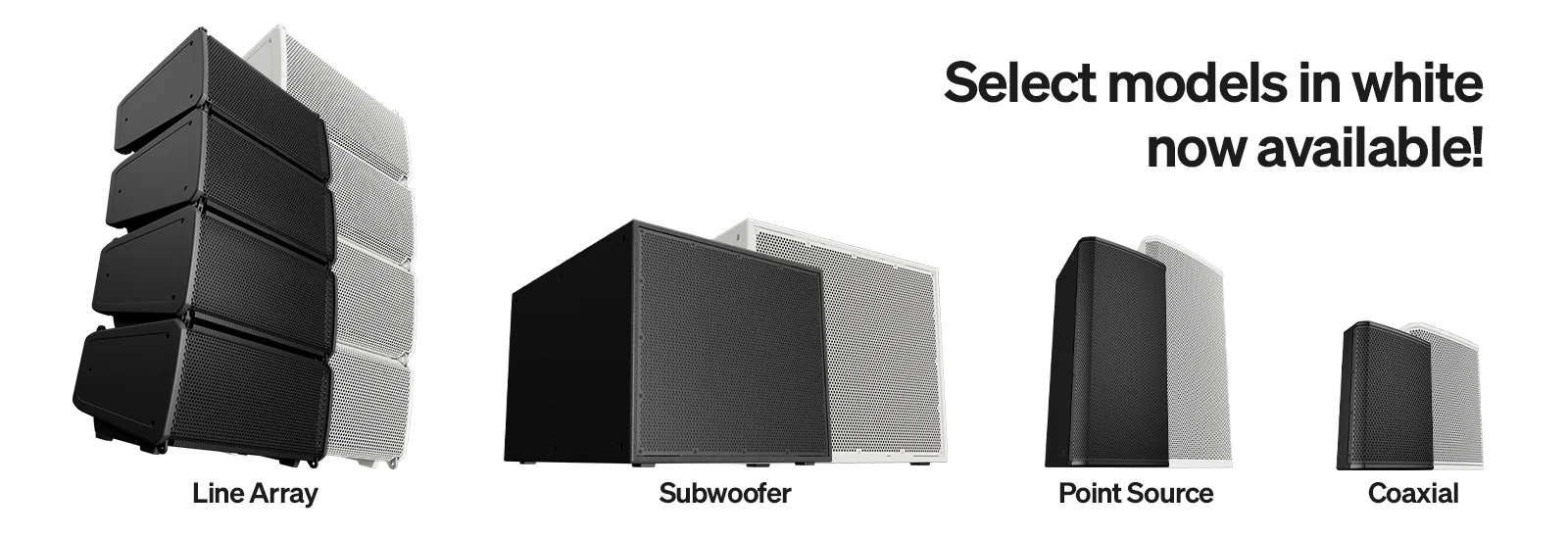

SELECT A MODEL
线性阵列
| PL-LA8 | PL-LA12 | |
| 箱体配置： | 低音反射箱体，二分频无源/双功放线阵扬声器 | |
|---|---|---|
| 换能器： | 低频单元：8英寸（200毫米），2英寸（50毫米）音圈，铷磁 高频单元：压缩驱动器，1.75英寸（44毫米）音圈 | 低频单元：12英寸（320毫米），2.5英寸（64毫米）音圈，铷磁 高频单元：2个压缩驱动器，1.75英寸（44毫米）音圈 |
| 覆盖角（水平 x 垂直）： | 100° x 15° | 90° x 15° |
| 系统带宽 （-10 dB，使用均衡器时） | 61 Hz-20 kHz（无重低音炮） | 53 Hz-20 kHz（无低音炮） |
| 系统灵敏度 | 101.2 dB @ 1 W/1米 | 102.3 dB @ 1 W/1米 |
| 最大峰值声压级*（连续） | 126 dB @ 1 W/1米 | 129 dB @ 1 W/1米 |
| 系统额定功率 | 46 Vrms，连续250 W @ 8 Ω | 49 Vrms，连续300 W @ 8 Ω |
| 连接器 | 2x Speakon NL4（不提供线缆连接器） 1x 欧式接线端子（与Speakon并联）：实心线，8-24 AWG，4极 | |
| 推荐的功放 | Q-SYS CX-Q系列4通道网络功放 CX-Q 8K4上的每个通道最多可以连接四（4）个扬声器 CX-Q 4K4上的每个通道最多可以连接二（2）个扬声器 | |
| 悬挂角度 | 0.5、1.5、3、4.5、6、8、10、12 | |
| 机箱材料： | 耐冲击ABS | |
| 机箱颜色： | 黑色（RAL 9011） | |
| 防风雨 | IP54 不锈钢螺丝 特殊处理的网罩具有抗紫外线、抗腐蚀的能力 铝合金悬挂件 网罩后采用疏水不锈钢网 输入插孔(IP65)，采用密封盖密封 | |
| 尺寸 | 10.7 x 20.1 x 13.7英寸（272 x 512 x 349毫米） | 15.4 x 24.4 x 15.8英寸（392 x 620 x 381毫米） |
| 重量 | 30磅（13.5千克） | 47磅（21.5千克） |
| ||
*在自由空间中在距离扬声器1米的位置连续接收IEC噪音信号（6 dB峰值因数），以评估额定功率
所有规格参数可能会有所变化，恕不另行通知。
点源扬声器
| PL-DC24 | PL-DC26 | PL-DC8 | PL-DC12 | |
| 换能器： | 低频单元：2个4英寸（102毫米），1.3英寸（33毫米）音圈，铷磁 高频单元：压缩驱动器，1英寸（25毫米）音圈 | 低频单元：2x 6英寸（170毫米），1.7英寸（44毫米）音圈，铷磁 高频单元：压缩驱动器，1.75英寸（44毫米）音圈 | 低频单元：8英寸（200毫米），2英寸（50毫米）音圈，铷磁 高频单元： 压缩驱动器，1.75英寸（44毫米）音圈 | 低频单元：12英寸（320毫米），3英寸（75毫米）音圈，铷磁 高频单元：压缩驱动器，3英寸（75毫米）音圈 |
|---|---|---|---|---|
| 箱体配置： | 二分频无源点源扬声器，采用低音反射箱体 | |||
| 覆盖角（水平 x 垂直）： | 110° x 50° | 对称：120° x 50°，90° x 50° 非对称：105° x 50° （包含可以重新配置的半喇叭总成） | 对称：90° x 50°、70° x 50°、110° x 50° 非对称：100° x 50°、90° x 50°、80° x 50° （包含可以重新配置的半喇叭总成） | |
| 系统灵敏度 | 97.3 dB @ 1 W/1米 | 102.2 dB @ 1 W/1米 | 99.3 dB @ 1 W/1米 | 102 dB @ 1 W/1米 |
| 最大峰值声压级*（连续） | 114 dB | 121 dB | 118 dB | 124dB |
| 机箱材料： | 外部胶合板 | |||
| 机箱颜色： | 黑色（RAL 9011） | |||
| 防风雨 | IP54 外部胶合板 不锈钢螺丝 特殊处理的网罩具有抗紫外线、抗腐蚀的能力 网罩后采用疏水不锈钢网 聚氨酯油漆 输入插孔(IP65)，采用密封盖密封 | |||
| 推荐的功放 | Q-SYS CX-Q 8K4 （每个通道最多4个） Q-SYS CX-Q 4K4 （每个通道最多3个） Q-SYS CX-Q 2K4 （每个通道最多2个） | Q-SYS CX-Q 8K4 （每个通道最多4个） Q-SYS CX-Q 4K4 （每个通道最多2个） Q-SYS CX-Q 2K4 （每个通道最多1个） | Q-SYS CX-Q 8K4 （每个通道最多2个） Q-SYS CX-Q 4K4 （每个通道最多1个） | |
| ||||
*在自由空间中在距离扬声器1米的位置连续接收IEC噪音信号（6 dB峰值因数），以评估额定功率
所有规格参数可能会有所变化，恕不另行通知。
低音炮
| PL-SUB10 | PL-SUB12 | PL-SUB15 | PL-SUB18 | |
| 换能器 | 低频单元：10英寸（250毫米），3英寸（75毫米）音圈 | 低频单元：12英寸（300毫米），3英寸（75毫米）音圈 | 低频单元：15英寸（380毫米），4英寸（100毫米）音圈 | 低频单元：18英寸（460毫米），4英寸（100毫米）音圈 |
| 机箱配置 | 无源重低音扬声器，采用低音反射箱体 | |||
| 覆盖角 | 全向 | 可以在Q-SYS中选择全向或心形辐射模式；心形设置需要至少二(2)个设备 | ||
| 系统带宽 （-10 dB，使用均衡器时） | 43-100 Hz 43-110 Hz 43-140 Hz | 40-100 Hz 40-110 Hz 40-140 Hz | 38-100 Hz 38-110 Hz 38-140 Hz | 34-100 Hz 34-110 Hz 34-140 Hz |
| 系统灵敏度 | 90 dB 1W/1米 | 93 dB 1W/1米 | 97.5 dB 1 W/1米 | 96 dB 1 W/1米 |
| 最大峰值声压级*（连续） | 132 dB | 137 dB | 139 dB | 140 dB |
| 机箱材料 | 外部胶合板 | |||
| 箱体颜色 | 黑色（RAL 9011） | |||
| 连接器 | 2x Speakon NL4（不提供线缆连接器） 1x 欧式接线端子（与Speakon并联）：实心线，8-24 AWG，4极 | |||
| 防风雨 | IP54 外部胶合板 不锈钢螺丝 特殊处理的网罩具有抗紫外线、抗腐蚀的能力 网罩后采用疏水不锈钢网 聚氨酯油漆 输入插孔(IP65)，采用密封盖密封 | |||
| 推荐的功放 | Q-SYS CX-Q 8K4（每个通道最多2个） Q-SYS CX-Q 4K4（每个通道最多1个） | Q-SYS CX-Q 8K4 （每个通道最多1个） | ||
| 尺寸 | 10.8 x 16.7 x 20英寸 （275 x 425 x 510毫米） | 12.7 x 20.6 x 24英寸 （325 x 525 x 610毫米） | 14.7 x 23.5 x 27.1英寸 （375 x 598 x 690毫米） | 20.9 x 24.4 x 29.15英寸 （531 x 620 x 740.6毫米） |
| 重量 | 41.8磅（18.96千克） | 53.1磅（24.1千克） | 80磅（36.3千克） | 102.2磅（46.3千克） |
*在自由空间中在距离扬声器1米的位置连续接收IEC噪音信号（6 dB峰值因数），以评估额定功率
所有规格参数可能会有所变化，恕不另行通知。
同轴
| PL-CA5 | PL-CA6 | PL-CA8 | PL-CA12 | PL-CA15 | |
| 机箱配置 | 二分频全频同轴扬声器，采用低音反射箱体 | ||||
| 换能器 | 低频：5英寸（127毫米），1.5英寸（38毫米）音圈 同轴高音单元：1英寸（25毫米）音圈 | 低频：6英寸（170毫米），1.75英寸（44.5毫米）音圈 同轴高频：压缩驱动器，1.4英寸（35.5毫米）音圈 | 低频：8英寸（200毫米），2英寸（50.8毫米）音圈，铷磁 同轴高频：压缩驱动器，1.4英寸（35.5毫米）音圈 | 低频单元：12英寸（320毫米），3英寸（72.6毫米）音圈，铷磁 同轴高频单元：压缩驱动器，3英寸（76.2毫米）音圈 | 低频：15英寸（380毫米），3英寸（72.6毫米）音圈，铷磁 同轴高频：压缩驱动器，3英寸（76.2毫米）音圈 |
| 覆盖角 | 115°锥形DMT | 115°锥形DMT | 110°锥形，DMT | 80°锥形DMT | 80°锥形DMT |
| 系统带宽 （-10 dB，使用均衡器时） | 76 Hz - 20 kHz （无低音炮） | 61 Hz - 20 kHz （无低音炮） | 59 Hz -20 kHz （无低音炮） | 38 Hz -20 kHz （无低音炮） | 37 Hz -20 kHz （无低音炮） |
| 系统灵敏度 | 88 dB 1W/1米 | 93 dB 1W/1米 | 97 dB 1W/1米 | 102 dB 1W/1米 | 100 dB 1W/1米 |
| 最大峰值声压级*（连续） | 107 dB | 111 dB | 115 dB（无源） 116 dB（双功放） | 119 dB（无源） 120.5 dB（双功放） | 120 dB（无源） 122 dB（双功放） |
| 连接器 | 1x 欧式接线端子：实心线，14 AWG，4极 | 1x 欧式接线端子：实心线，14 AWG，4极 | 2x Speakon NL4 1x 欧式接线端子：实心线，8 AWG，4极 | 2x Speakon NL4 1x 欧式接线端子：实心线，8 AWG，4极 | 2x Speakon NL4 1x 欧式接线端子：实心线，8 AWG，4极 |
| 推荐的功放 | CX-Q 8K4 （每个通道最多8个） CX-Q 4K4 （每个通道最多4个） CX-Q 2K4 （每个通道最多2个） | CX-Q 8K4 （每个通道最多4个） CX-Q 4K4 （每个通道最多3个） CX-Q 2K4 （每个通道最多2个） | CX-Q 8K4 （每个通道最多4个） CX-Q 4K4 （每个通道最多2个） CX-Q 2K4 （每个通道最多1个） | CX-Q 8K4 （每个通道最多2个） CX-Q 4K4 （每个通道最多1个） | CX-Q 8K4 （每个通道最多2个） CX-Q 4K4 （每个通道最多1个） |
| 机箱材料： | 外部胶合板 | ||||
| 机箱颜色： | 黑色（RAL 9011） | ||||
| 防风雨 | IP54 外部胶合板 不锈钢螺丝 特殊处理的网罩具有抗紫外线、抗腐蚀的能力 网罩后采用疏水不锈钢网 聚氨酯油漆 输入插孔(IP65)，采用密封盖密封 | ||||
| 尺寸 | 7.1 x 7.9 x 7.1英寸 （181 x 200 x 180毫米） | 12.5 x 8.7 x 7.1英寸 （316 x 220 x 180.5毫米） | 16.1 x 11 x 9.3英寸 （410 x 280 x 236毫米） | 23.5 x 15.7 x 13.8英寸 （597 x 400 x 350.4毫米） | 26 x 17.3 x 15.2英寸 （660 x 440x 386.5毫米） |
| 重量 | 8.8磅（4千克） | 13.4磅（6.1千克） | 24磅（10.9千克） | 44磅（20千克） | 50.7磅（23千克） |
| 可选配件（需要单独购买） | PL-CA5-YM水平Yoke支架 PL-DC24-FM嵌入式安装支架（吸顶或壁挂安装） | PL-CA6-YM水平Yoke支架 | PL-CA8-YM水平Yoke支架 | PL-CA12-YM水平Yoke支架 PL-CA12-SL将PL-CA12挂链（用于将PL-CA12与PL-SUB15悬挂在一起） | PL-CA15-YM水平Yoke支架 |
*在自由空间中在距离扬声器1米的位置连续接收IEC噪音信号（6 dB峰值因数），以评估额定功率
所有规格参数可能会有所变化，恕不另行通知。
